從原理到設定：變頻器全方位解析

在現今能源效率日益受到重視的世界中，變頻器已成為節能和提高效能的重要工具。變頻器（Variable Frequency Drive／VFD）是一種透過調整輸出頻率與電壓來改變馬達轉速與轉矩的裝置，廣泛用於各產業的風機、泵浦、輸送與工藝控制。為了讓讀者能更快掌握重點，本文將以清晰脈絡說明：核心工作原理（整流→DC母線→逆變PWM）、常見控制方式（V/Hz、無感矢量、閉環矢量／FOC）、設定與調試流程、節能估算方法，以及常見保護與應用情境。

在此，我們將全方位地解構變頻器，從原理與設定，進一步探討變頻器的主要功能與優勢，再細談變頻器在不同產業的運用，並專門針對Inverter變頻器進行深度探討。本文力求以實務角度呈現，讓讀者能在日常維運或專案中更容易落地應用。

請繼續閱讀，依本文脈絡，一同揭開變頻器的關鍵機制與設定重點，善用其帶來的效率與可靠性。

變頻器原理與馬達變頻器原理概述

變頻器的工作原理

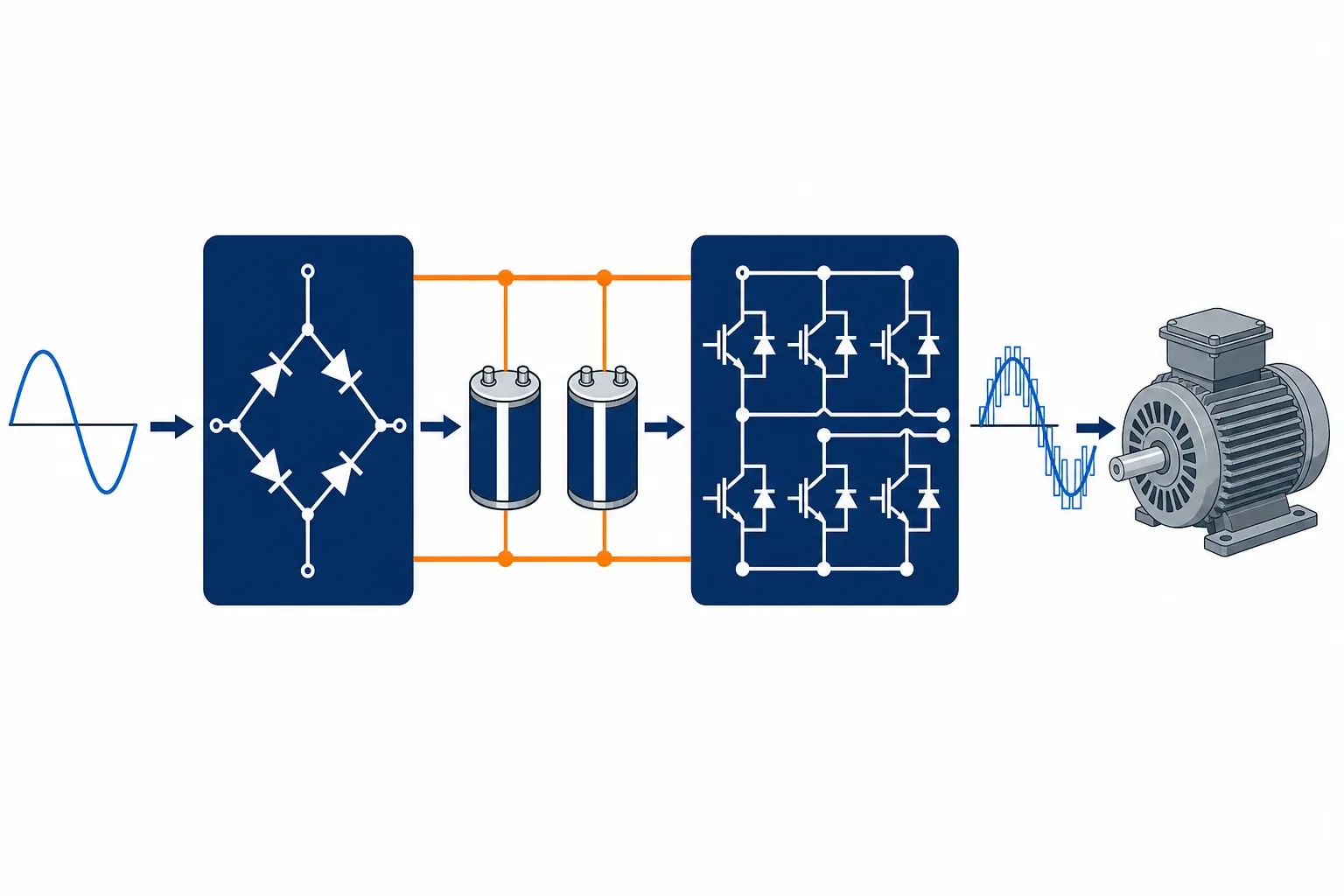

• 變頻器的主要機理：變頻器是一種電力電子控制裝置，將公用電源（固定頻率與電壓的AC）先整流為DC並經DC母線濾波，再透過功率元件（如IGBT）以脈寬調製（PWM）方式逆變為可變頻率／電壓的AC輸出。核心步驟為：整流（AC→DC）、DC平滑（電容與可能的電抗器）、逆變（DC→可變AC）。部分機型採用二極體整流；若需低諧波或四象限再生，則選用主動前端（AFE）。
• 變頻器的工作範疇：可滿足從基本風機與泵的速度控制，到需要較高速度穩定度與轉矩控制的自動化設備等工況。速度響應快慢取決於加減速斜率設定與控制回路頻寬；多數現代VFD在毫秒至秒級即可完成速度變更，並支援剎車電阻或再生能量回饋，應對快速啟停與負載擾動。

馬達變頻器與普通變頻器的區別

• 馬達變頻器的特點：實務上「變頻器」「馬達變頻器」「Inverter」多指同類設備；差異在控制方式與硬體配置。基礎控制為V/Hz（適合一般風機／泵）、進階為無感矢量與閉環矢量／FOC（需要較佳低速轉矩、動態響應或速度精度時）。保護功能包含過流、過壓、欠壓、過熱、接地偵測與相序/缺相保護等，並可依負載變化自動調整輸出。
• 應用場景與選擇：風機、水泵等廣泛使用V/Hz或無感矢量；若需求為精密速度或轉矩控制（如CNC、張力控制、升降系統），宜選矢量控制（可含編碼器閉環）並評估是否需要AFE、制動單元、直流電抗器或輸出濾波器（dv/dt/正弦濾波）。

如何設定與調整變頻器

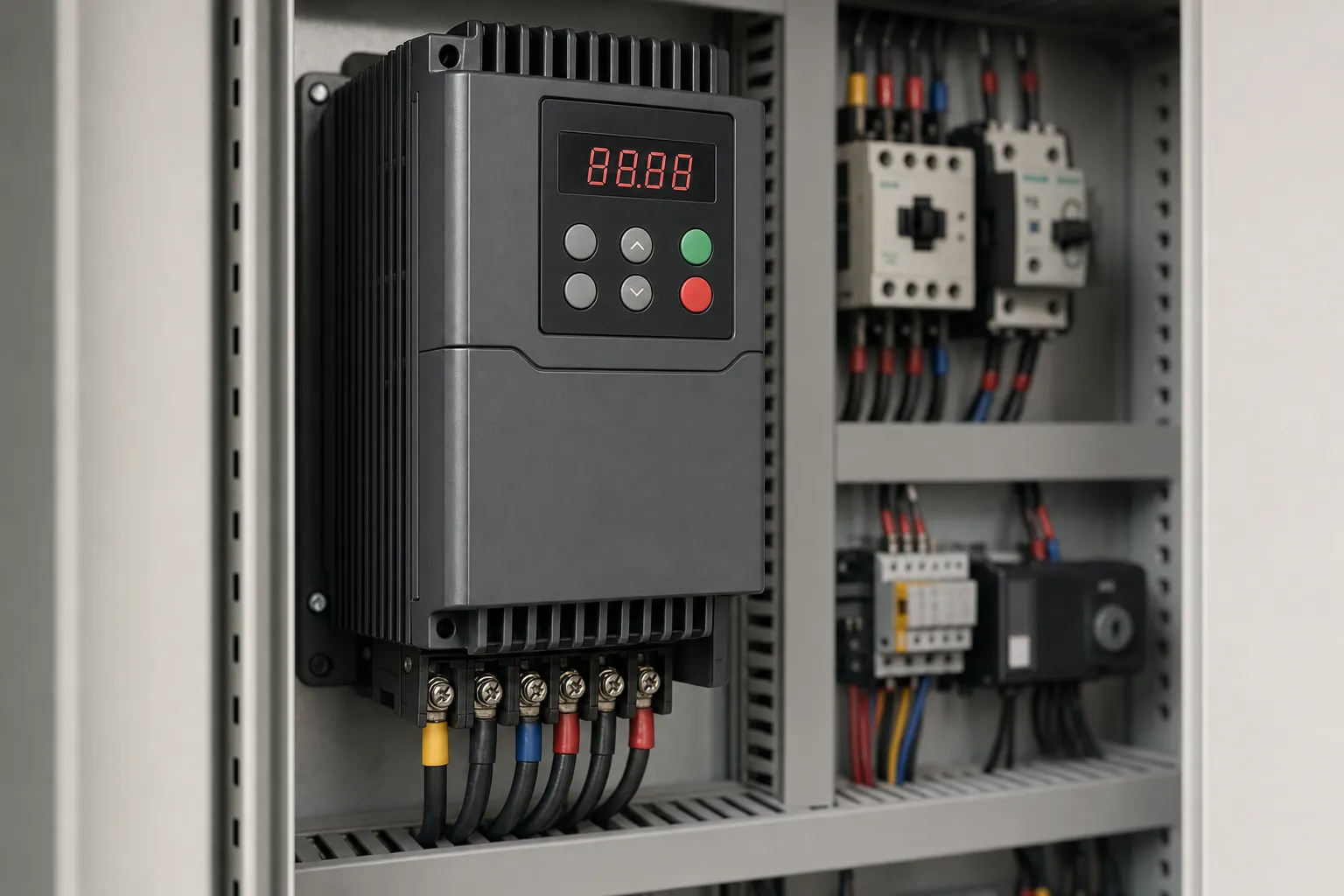

安裝與連接變頻器

選擇適當的變頻器並正確安裝與連接，是確保馬達達成理想效能的關鍵。選擇應考慮供電電壓、馬達功率、最大/最小頻率、期望的控制方式（V/Hz、無感矢量、FOC）與通訊需求。安裝位置需保留充分散熱空間並考量環境等級（溫濕度、粉塵、腐蝕性氣體）。

在連接變頻器時，請依製造商指示確認端子對應：一般R、S、T為交流輸入端子，U、V、W為交流輸出端子。初次啟動建議隔離負載測試，並確認接地可靠、保護裝置（斷路器/漏電斷路器/保險絲）選型匹配，以降低啟動電流與機械衝擊造成的風險。

設定變頻器的參數

整合變頻器與馬達，需要設定並調整關鍵參數，以確保最佳效能與壽命。

• 參數設定的重要性：正確設定將影響速度精度、啟動電流、發熱與可靠性。常見做法包括輸入馬達銘牌資料（額定電壓、電流、頻率、功率、極數/額定轉速），啟用自動調諧（Auto-tuning），並依負載特性選擇V/Hz或矢量控制。

• 常見的設定重點：最小/最大頻率（如10–60 Hz）、加速/減速時間（如3–30 s，依慣量設定）、啟動方式（鍵盤/端子/通訊）、保護（過載曲線/熱模型/過壓/欠壓）、載波頻率（權衡電磁噪音與損耗/電纜長度）、V/F曲線（恆轉矩/變轉矩）。需時亦評估直流電抗器或諧波治理，以符合常見電能品質目標。

啟動與調試變頻器

完成設定後，先進行無負載或輕載試車，觀察電流、轉速穩定度與告警碼；若出現不穩或錯誤碼，請停機檢查配線與參數（如加減速太陡、電壓不穩、過流/過壓保護觸發）並重新調整。透過逐步調整加減速時間、轉矩提升、載波頻率及控制模式，即可提升動態響應與穩定度。

變頻器除提供顯著節能外，亦可依應用需求微調工作參數以達高效、可靠與安全的馬達控制。

變頻器的主要功能及其優勢

變頻器不僅能控制馬達轉速，更可透過合適的控制方式與參數設定，帶來節能、保護與生產力提升。以下為重點：

能源效率提升

變頻器透過調整輸出頻率與電壓，使風機/泵類遵循負載立方定律（流量∝轉速，壓頭∝轉速平方，軸功率∝轉速立方）。以示例說明：若將轉速降低20%，功率約降至(0.8)^3≈0.512，約可減少近49%的功耗。與傳統節流/旁通相比，透過速度控制通常更高效。但仍需留意系統最小流量、最小轉速限制與工藝需求，避免失速、氣蝕或舒適性不足。

此外，依負載變動自動調整輸出，可避免低負載時的能源浪費；若具備AFE再生功能，還可在制動或下行過程回饋電能，進一步提升整體效率。

馬達保護與壽命延長

變頻器可控制啟動電流（相較直接啟動的數倍額定電流，VFD可限制在接近額定電流附近），並以平滑加速/減速降低機械衝擊。常見保護包含過熱、過載、過壓、過電流、接地、缺相與相序保護，有助延長馬達與傳動機構壽命與降低維護成本。對於需要功能安全的系統，亦可選配安全扭矩關閉（STO）等安全功能，以提升人機設備安全性。

透過上述優勢，變頻器使馬達控制更具彈性與效率，同時兼顧可靠性與安全。

變頻器在不同產業上的運用

由於變頻器能有效控制馬達速度、節能並提高效率，它在各種不同的產業和設備中都有廣泛的應用。下面我們來看一些示例：

在制造業的運用

制造業中的輸送帶、攪拌與工藝設備常需依產量或配方變更速度。變頻器可精準調速、改善啟停與定位穩定性，並降低尖峰電流，有助穩定生產與延長設備壽命。若需更高低速轉矩與速度保持，建議採用矢量控制或FOC並適度調整加減速斜率。

在建築業的運用

在樓宇HVAC中，空調與送排風系統使用變頻器可依室內負載自動降低風量與水量。若全年平均僅以70–80%轉速運行，常可實現顯著節能並縮短回收期。例如，某大型商辦將冷卻水泵轉速由60 Hz調低至48–54 Hz區間運行，即可明顯降低年耗電並改善系統噪音。

在能源產業的運用

在可再生能源與公用事業中，變頻器可用於風機變槳/輔機、太陽能水泵與泵站加壓系統。透過動態調速，使系統運行於較佳效率區，並可結合再生或制動單元處理能量回灌，提升整體能效與穩定性。

無論哪個產業，變頻器皆可帶來能源節約、效率提升與維護需求降低，為企業創造經濟與環保雙重價值。

Inverter變頻器的深度剖析

Inverter（逆變器）是變頻器的核心組成概念之一，並非近年的全新技術；現代VFD普遍皆以PWM實現逆變控制。差異主要在控制策略與前端拓撲：從V/Hz到無感矢量、閉環矢量/FOC的控制精度與動態表現遞增；前端則有標準二極體整流與主動前端（AFE）以降低諧波並支援四象限能量流動。

Inverter變頻器的技術特性

PWM逆變搭配先進控制（如無感矢量或FOC）可在較寬速度範圍提供穩定轉矩與更快的速度響應。實際響應速度取決於控制回路頻寬、加減速設定與負載慣量；現代驅動通常可在毫秒到秒級完成速度過渡，同時維持電流與電壓在安全範圍。若需抑制諧波與再生，AFE與直流電抗器、輸入濾波器等是常見配置。

Inverter變頻器與常規變頻器的比較

就原理而言皆屬逆變控制；差異在於控制法與硬體選配所帶來的效率、動態與功率品質。採用矢量/FOC的機型在低速轉矩、速度穩定度與外擾抑制上更突出；若搭配AFE，除可減少輸入諧波外，亦可在制動時將能量回饋電網。依工況選擇合適控制策略與前端拓撲，才是性能與能效的關鍵。

結論：變頻器的意義與價值

隨著科技精進與能效要求提升，變頻器已成為現代工業與樓宇領域的關鍵基礎設施。從整流—DC母線—逆變（PWM）的工作機制，到V/Hz、無感矢量、FOC等控制方式與AFE等前端技術，我們可以看見變頻器在速度控制、節能、保護與系統穩定性上的全面價值。

面對多樣工況，建議以負載特性與性能目標為出發點進行選型，妥善設定參數（含加減速、載波頻率、保護與通訊），並依實際線路條件評估諧波治理與輸出濾波需求。透過正確導入，變頻器能兼顧高效、可靠與安全，並為企業創造顯著的能源與維護成本節省。

本文旨在協助讀者清楚理解變頻器的原理與實務重點，期待能為您在選型、設定與運行維護上提供實用的參考與方向。
