變頻器的安裝與除錯流程詳解

文章快速導覽

安裝除錯

變頻器的安裝與除錯流程詳解

在提升電力作業效率及實現節能減排的工業進程中,變頻器扮演著舉足輕重的角色。它的出現不僅帶來了革命性的節能效益,更為各類機械運作提供了靈活的調速方案。然而,想要變頻器發揮最大功效,確保其正確的安裝流程和細致的除錯步驟就顯得至關重要。

透過本文的指導,您將學習到變頻器安裝與除錯的技巧和步驟,確保您的系統運作流暢,並且能在遇到問題的時候進行有效的故障排除,維持系統運作穩定有效。下方提供「5步驟速覽」與實務清單,快速帶您完成安裝與調試。

關鍵解讀

  • 5步驟速覽:環境與電源確認 → 主回路接線 → 控制回路接線 → 參數設定與自動整定(Auto‑tuning) → 試運轉與除錯。
  • 掌握正規的變頻器安裝流程,避免初步安裝失誤(輸入/輸出端錯接、接地不當)。
  • 學會基礎的除錯步驟與常見故障碼(如 E.OC/OV/UV/OL)之對應處置,確保長期穩定運行。
  • 正確評估需求,選擇合適控制策略(V/f 或矢量控制)與拓撲(VSI/CSI),匹配應用場景。
  • 關注EMC與合規(如IEC 61800‑3/61800‑5‑1、IEEE 519)及維護保養,延長設備壽命。

變頻器基本介紹與功用

當您探索變頻器介紹和其核心功能時,您會發現變頻器(VFD)是一種結合了變頻技術和微電子技術的先進裝置。它主要用於控制交流電動機的速度和扭矩,從而實現精準的電力控制,在台灣常見的60 Hz工業環境中尤為普遍。

變頻器介紹:VFD 控制馬達轉速與扭矩的基本原理與構成

變頻器的主要組成部分包含整流器、濾波器、逆變器和制動單元,其透過功率半導體開關調整輸出的電壓和頻率,以達成節能調速與馬達保護。多數一般工業驅動仍以IGBT為主,但近年亦有採用SiC MOSFET/二極體的機型,在效率、體積與高載波應用上具優勢。

這項技術不只提升了能源效率,也延長了機械設備的使用壽命並減少維護需求。在需要調節運行速度而不影響系統效率的應用(如風機、泵浦、輸送帶)中,變頻器已成為關鍵。

變頻器的工作原理深度分析

瞭解變頻器工作原理有助於正確選型與調試。變頻器將交流(AC)電源整流為直流(DC),經直流母線平滑後,再由逆變器透過PWM(脈波寬度調變)輸出可調頻率與電壓的交流以驅動馬達。控制策略常見有V/f(電壓/頻率比)與矢量控制(FOC)。

變頻器工作原理圖解:AC→整流→DC母線→PWM逆變→馬達

就拓撲而言,電壓源型變頻器(VSI)以穩定的直流母線作為電壓源,透過PWM輸出可調電壓與頻率,配合V/f或矢量控制實現速度/扭矩控制;電流源型變頻器(CSI)則以電感建立近似恆流源,控制輸出電流波形與幅值。兩者的輸出皆可依控制策略調整,並非固定不變。

變頻器類型特點適用場合
電壓型變頻器以DC母線為電壓源,透過PWM調變輸出可調電壓/頻率,支援V/f與矢量控制一般工業及商業應用如風機、泵浦、輸送帶等
電流型變頻器以電感形成近似恆流源,重視輸出電流波形控制與再生能力大功率驅動、重載啟動或再生需求較高的場合

整體而言,AC→整流→DC母線→PWM逆變→馬達的電力轉換鏈,搭配適當的控制策略與參數設定,可達到節能、穩定與高動態響應的綜合效果。

變頻器接線圖的解讀與應用

在變頻系統實施中,掌握接線圖對於順利進行安裝和維護至關重要。變頻器接線圖不僅是連接變頻器與電動機的指南,同時也提供了電路的故障排除線索。

首先,仔細閱讀接線圖是起步的第一步。了解中央控制單元與輸出入端子之間的聯接關係,理解接線圖上的符號和代碼所代表的設備或功能,是保證變頻器正常運行的基礎。

接線圖上的符號和代碼所代表的設備或功能

,是保證變頻器正常運行的基礎。

接下來,確認接線圖中所標示的電源種類與電動機匹配情況,保證電壓和頻率的正確性。此外,也需要注意控制信號線和主電源線的佈線分開,以避免相互干擾。對屏蔽電纜宜採360°端接並依製造商建議接地,以降低EMI。

對於新手而言,變頻器的接線可能顯得複雜,但跟隨正確的指示,將提升系統的穩定性和效能。搭配適當的保護裝置與屏蔽措施,能進一步

保障變頻器免受電氣噪聲的干擾

,延長使用壽命。以台灣60 Hz風機/泵浦為例,常見初始參數包含:額定頻率60 Hz、加速/減速時間3–10 s、V/f線性曲線或低速提升、載波頻率2–8 kHz(依電磁噪音與發熱折衷)。

最後,進行系統測試以確認接線正確無誤,系統運作正常。這包括對變頻器的初始參數設定與調節,使其與實際工作條件相匹配,保證整體系統的穩定有效運行。

變頻器接線圖解:主回路與控制回路分離佈線與屏蔽端接示意

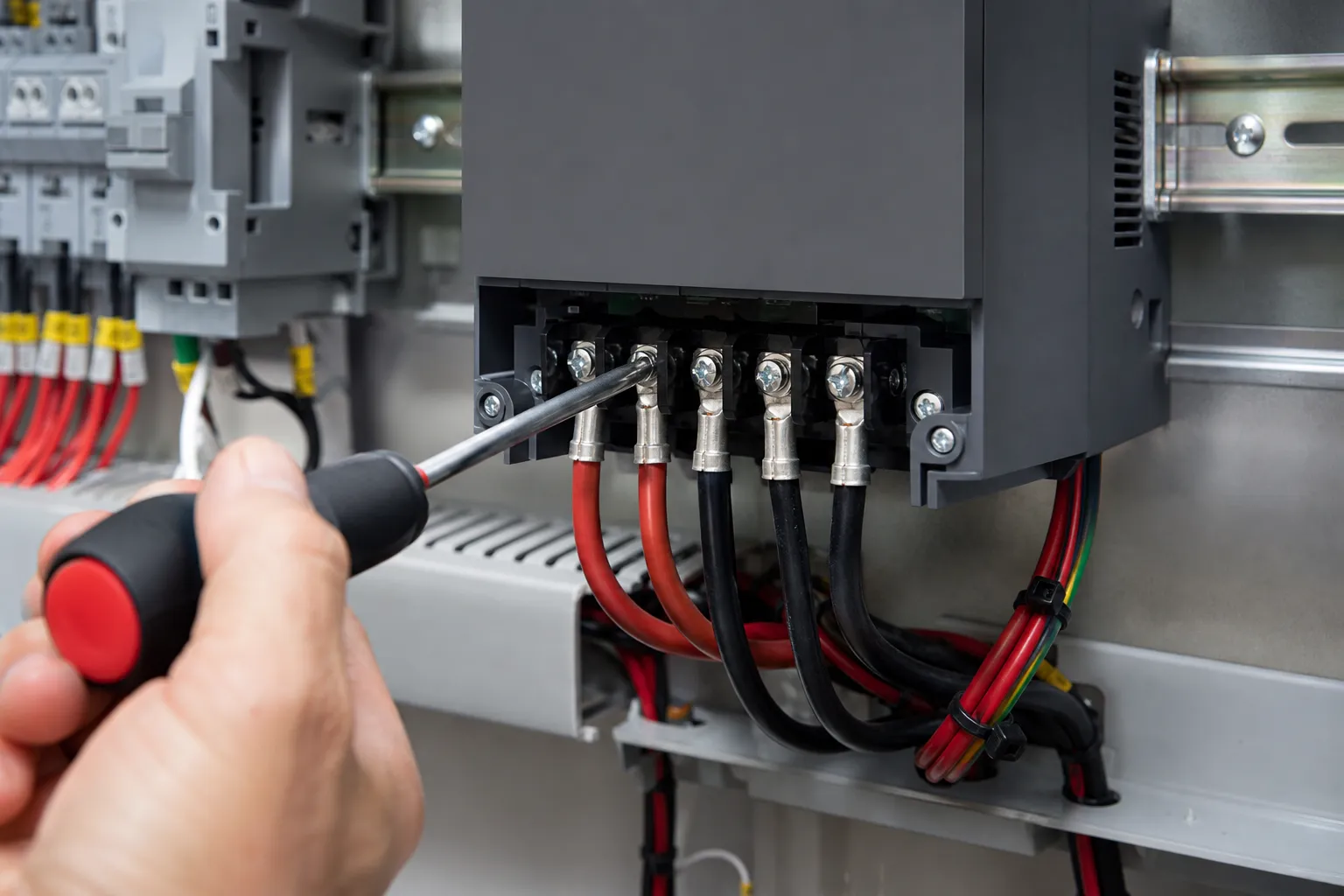

如何進行變頻器主電路和控制迴路的安裝

當您準備安裝變頻器時,首先需要確保您有一份清晰的接線圖。這將指導您正確地連接主電路和控制迴路,避免任何可能導致故障或危險的錯誤。

變頻器安裝是一項需要細心注意細節的工作,尤其是主電路接線控制迴路接線的過程。例如,電源線必須接到變頻器的輸入端,並確保不要接錯到輸出端。這一點對於系統的安全運行至關重要。建議依步驟執行:Step 1 確認供電等級/相數與馬達額定;Step 2 佈線與端子緊固力矩;Step 3 主回路先接地再接電源與馬達;Step 4 控制回路分層與屏蔽接地;Step 5 初次上電前以萬用表檢查對地/相間絕緣;Step 6 上電僅給控制電源進行面板檢查;Step 7 進入參數設定與Auto‑tuning;Step 8 低速點動測試、再進行空載/帶載試運轉。

為了減少電磁波干擾,和維持變頻器的操作性能,保持設備內外清潔並使用屏蔽線或雙絞線來進行接線。這同樣有助於保護控制信號免受電磁干擾。常用初始設定包含:控制模式(V/f或矢量/FOC)、加速/減速時間、額定電壓/電流/頻率、馬達極數與額定轉速、載波頻率、轉矩提升與最小頻率。風機/泵浦常以V/f與較長加減速;輸送帶或張力控制傾向矢量控制以獲得低速力矩與動態響應。

下面的表格列出了主電路和控制迴路安裝的基本指南:

安裝項目重要事項建議操作
主電路接線核對接線圖與電源電壓仔細檢查標籤,確認接線正確無誤
控制迴路接線使用屏蔽線或雙絞線分開佈線,減少干擾
布線長度考慮信號衰減採用合適長度的線纜,避免過長
輸出端配置避免接入電力元件檢查終端設備類型及需求

安裝除錯

在變頻器安裝與啟動過程中,安裝除錯步驟是確保系統穩定運作的關鍵環節。適當的變頻器調試操作不僅能夠提升設備的效能,還能延長使用壽命,因此,了解並且嚴格遵循正確的除錯指南對於電氣工程師及維護人員來說至關重要。建議流程:① 初檢(端子緊固、相序、接地)② 面板自檢與I/O測試(數位/類比校正,如0–10 V或4–20 mA比例)③ 馬達資料輸入與自動整定(靜態/旋轉)④ 設定加減速、最小/最大頻率、載波頻率與保護限值⑤ 空載低速點動與方向確認⑥ 帶載階梯加速測試與監看電流、溫升與震動⑦ 紀錄並鎖定參數。

在初次將變頻器接入系統時,您需要細心檢查接線是否正確無誤,包括檢視電氣連線與感測器安裝位置,這能有效地預防不必要的故障。除此之外,引數設定的精準也是決定變頻器最終性能的重要因素,確保您根據設備的實際運作要求進行調整;常見故障碼與處置:E.OC(過流)檢查負載/加速時間/載波頻率;E.OV(過壓)加大減速時間或加裝制動電阻/單元;UV(欠壓)檢查電源跌落與輸入電抗器;OL(過載)延長加速、檢查機械卡滯;UF(欠頻)檢查命令與限制。

變頻器安裝除錯指南:參數設定、自動整定與試運轉重點
  • 確認變頻器與電機額定數值的匹配性。
  • 仔細檢查接線圖,防止錯置輸入與輸出端子。
  • 應用專業儀器測試電路是否正常。
  • 進行引數設定之前,確認所有安全措施都已就緒。

在進行引數設定時,要根據實際負載的需求進行調整,如此一來,變頻器能夠精準地控制電機,達到預期的效能。整個調試過程中,密切監控變頻器的運作狀態,注意任何異常的信號。若出現異常振動/噪音,可調整載波頻率、馬達參數或切換控制模式(V/f↔矢量)。

當您完成上述步驟後,變頻器應該能夠穩定運作,為您的生產線帶來效能的提升與電力的節約。不過,如果在除錯過程中遭遇任何問題,請勿猶豫,立即尋求專業人士的協助,確保安全以及設備的可靠性。

變頻器接線時的安全規範與常見問題

在進行變頻器的接線工作時,熟悉及遵循接線安全規範是保障設備與人身安全的重要環節。EMC建議依IEC 61800‑3(常見對策包含RFI濾波器、屏蔽電纜與360°端接),安全設計依IEC 61800‑5‑1;諧波評估可參考IEEE 519並視需要配置輸入電抗器或DC Choke。確保電源接入正確,濾波器安裝合適,以及使用接地端子來降低電氣干擾和提高系統的可靠性,這些都是必須嚴格遵守的步驟。

接地線的安裝尤其不可忽視,它應當使用鍍錫壓接端子以確保良好的導電性能,並且接地點應緊挨變頻器,以減少電氣噪音對設備的干預。若系統需配置RCD(漏電斷路器),應優先考慮Type B或製造商建議之相容型,以免因高頻/直流漏電造成誤跳脫。在接線過程中,進行全面的安全檢查是不可避免的步驟,這有助於及早發現並解決變頻器常見問題,降低因操作失誤而造成的風險。對具備STO(安全力矩關閉)功能之機型,須依製造商配線並執行功能測試確認停轉安全。

接線安全規範:接地、RFI濾波器與RCD型式注意事項

不正確的接線操作可能會導致設備損壞,甚至觸發火災等安全事故,因此嚴格按照製造商提供的操作手冊進行是極其關鍵的。如有疑問,請優先聯繫製造商或專業的維修技術人員進行指導。

記住:在進行接線安全規範的同時,遵守相關的電力工程規範和標準是保障變頻器長期穩定運行的根本。

控制迴路與頻率輸入信號的接線技巧

在進行控制迴路接線時,選擇合適的線材和正確的接線方式對整個系統的性能和穩定性有著巨大的影響。為了降低干擾,保障頻率輸入信號的準確性,應該使用屏蔽線或雙絞線。此外,合適的布線方式可以減少噪音和避免潛在的安全隱患。對於類比輸入,請確認量測與比例設定一致(如0–10 V或4–20 mA),並注意單點接地與屏蔽層正確端接。

具體而言,控制迴路的接線應均勻分布,而不應與主電源迴路或其他強電迴路相垂直或並行,以減少電磁干擾。考慮到控制迴路中經常處理繁複的電子信號,接線的可靠性和導線的品質都顯得格外重要。屏蔽電纜宜採用360°端接方式,並按製造商建議配置端子與接地點。

接線類型適用線材布線建議干擾防範
控制迴路屏蔽線/雙絞線避免與強電迴路並行使用金屬管或屏蔽層
頻率輸入屏蔽線與其他信號線分開接地屏蔽層至單一接地點

謹記這些接線技巧,可以幫助您更好地理解和完成控制迴路接線頻率輸入信號的安裝,進而確保整個系統效率的提升與長期的穩定運行。

變頻器接線前的準備工作與檢查清單

在進行變頻器的接線工作前,接線前準備是確保安裝順利和系統穩定的關鍵步驟。下方的檢查清單將助你確認所有必要的準備措施都已完成,並繼續保留這份清單以供日後參考。

檢查項目說明備註
電路圖確保電路圖清晰且最新,裡頭包含所有的連接點和配置細節。若有變更,需更新電路圖。
電機部件檢查所有變頻器所需電機部件是否完整。缺件須及時調配。
工具儀器準備所需的工具和測量儀器。包括萬用表、螺絲起子等。
防護裝備準備相關安全裝備,比如絕緣手套和護目鏡。確保操作人員穿戴適當。
接線環境檢查接線現場,確保環境整潔無雜物。預防灰塵和濕氣影響。

正如以上的檢查清單所示,妥善的接線前準備將為變頻器的順利安裝和後續操作打下堅實基礎。另可預先評估電網品質與諧波,必要時配置輸入電抗器或DC Choke,以提升整體可靠度。

變頻器故障排除與保護功能的完善性

在您的生產過程中,變頻器扮演著核心角色,它不僅提供節能調速的解決方案,更包含了一系列為了安全而設計的保護功能。變頻器故障排除是確保設備穩定運行的關鍵步驟,面對過流、欠壓、反接、過載和缺相等異常情況,這些保護功能可以有效地介入,防止可能的損害。常見報警/故障碼與方向:E.OC過流(檢查負載、加速時間、載波頻率與接線短路)、E.OV過壓(延長減速或配置制動電阻/單元)、UV欠壓(檢查供電跌落與線徑/接點)、OL過載(檢視負載曲線與機械阻滯)、UF欠頻(檢查命令來源與限制參數)。

當變頻器出現故障時,首要的任務是及時準確地判斷並解決問題。為了避免不必要的停機和損失,保護功能的檢測與維護不容忽視。進行變頻器故障排除時,建議您依照製造商的指南和建議,循序漸進地進行,並保存參數/波形記錄,降低誤判造成的額外成本。

保障變頻器長期與穩定的運行,您應定期進行維護檢查(散熱與灰塵清理、端子緊固、風扇與電容健康度),並立即處理任何小的異常跡象。透過完善的設備管理與例行點檢,您可以充分利用變頻器的保護功能,提高生產效率並減少運營風險。
