SCADA系統介紹與優勢分析

介紹

SCADA（Supervisory Control and Data Acquisition）是一種監控與資料採集的系統架構與解決方案，用於監視與控制工廠與基礎設施中的關鍵流程。它透過感測器、PLC、RTU、HMI與主站伺服器整合，並以多種通訊協定（如 Modbus、DNP3、OPC UA、MQTT）交換資料與下達控制。SCADA的安全性不屬於「先天具備」，而是取決於整體OT/IT資安設計、治理與維運。

重點速覽（TL;DR）：

• 解決問題：跨站點即時監控、遠端控制、警報通知、歷史資料追溯與可視化。
• 核心組件：感測器、PLC/RTU、HMI、通訊網路、主站/伺服器、歷史資料庫（Historian/時序庫）。
• 常見協定：OPC UA、MQTT（含 Sparkplug B）、Modbus（RTU/TCP）、DNP3、電力領域的 IEC 61850 與 IEC 60870-5-104。
• 資安框架：IEC 62443、NIST SP 800-82 Rev.3、Zero Trust for OT、分層分區與最小權限。
• 價值：提升可視化與效率、縮短MTTR、強化可追溯性與合規。

SCADA廣泛應用於能源、水務、交通、製造等領域。作為工業物聯網（IIoT）的一環，部署時須同時考量韌性與資安，包括身分與權限控管、網路分段與加密、防護與監測並重，降低潛在營運風險。

SCADA系統基本概念

運作方式解析

SCADA不是「裝置通訊協定技術」，而是一個由現場到主站的完整系統。現場裝設感測器，由PLC或RTU進行訊號擷取與邏輯控制；資料透過協定（如 Modbus、DNP3、OPC UA、MQTT）傳送至主站伺服器與歷史資料庫，HMI/工作站提供可視化、警報與操作界面。其即時性與可靠性取決於現場網路、協定特性、資料刷新頻率與主站架構。

系統架構及演進

第一代至第三代概述

第一代（單體式）：集中式主機與專有通訊，具備基本即時監控，但網路能力有限、擴展性不足。第二代（分散式）：引入LAN與分散處理，提升可靠度與可擴充性。第三代（網路化/企業整合）：採標準化協定與IP網路，支援跨站點連接與企業系統整合，便於與MES/ERP/雲端平台對接。

未來趨勢展望

未來SCADA持續朝向智慧化與雲邊協同：以AI/ML做異常偵測與預測維護、邊緣運算減少雲往返、以OPC UA與MQTT（含Sparkplug B）促進多廠商互通，並應用5G/Private LTE提升行動設備與分散站點的連接品質。同時加強資安治理（IEC 62443、NIST SP 800-82 Rev.3、Zero Trust）與災難復原演練，確保營運韌性。

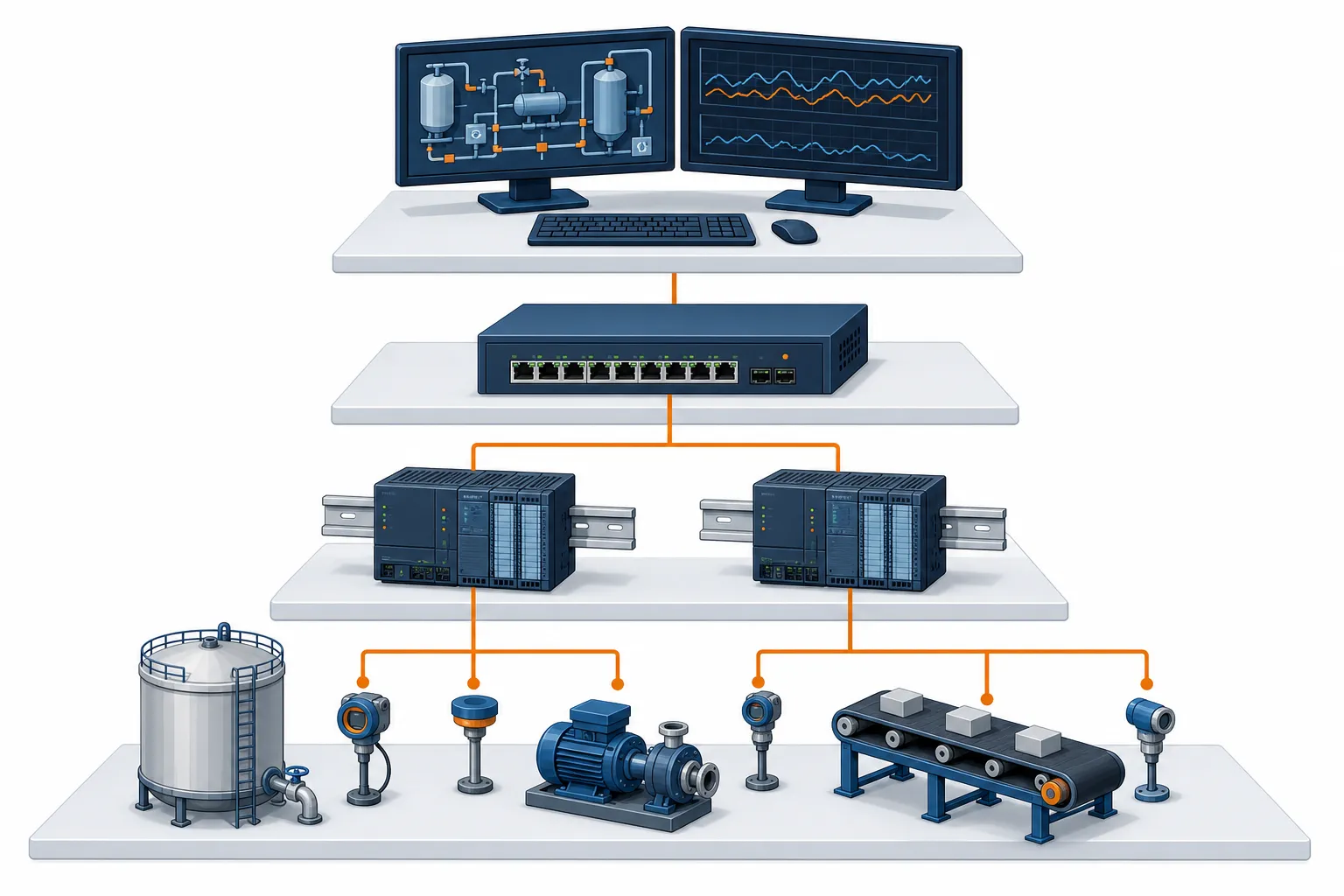

組成元素與硬體介紹

SCADA由多個組件構成：感測器負責擷取溫度、壓力、流量等訊號；可編程邏輯控制器（PLC）與遠程終端單元（RTU）執行邏輯與邊緣控制；主站由伺服器、工作站、網路設備與歷史資料庫（Historian/時序資料庫，如用於長期趨勢、查詢與報表）組成。工作站提供人機界面（HMI），伺服器負責即時資料處理、警報管理與資料存取。

隨著技術演進，歷史資料庫常採時序資料庫設計，以應付高頻資料寫入、長期留存與快速查詢；在雲端場景可配合資料湖或工業雲服務進行跨廠彙整與分析。

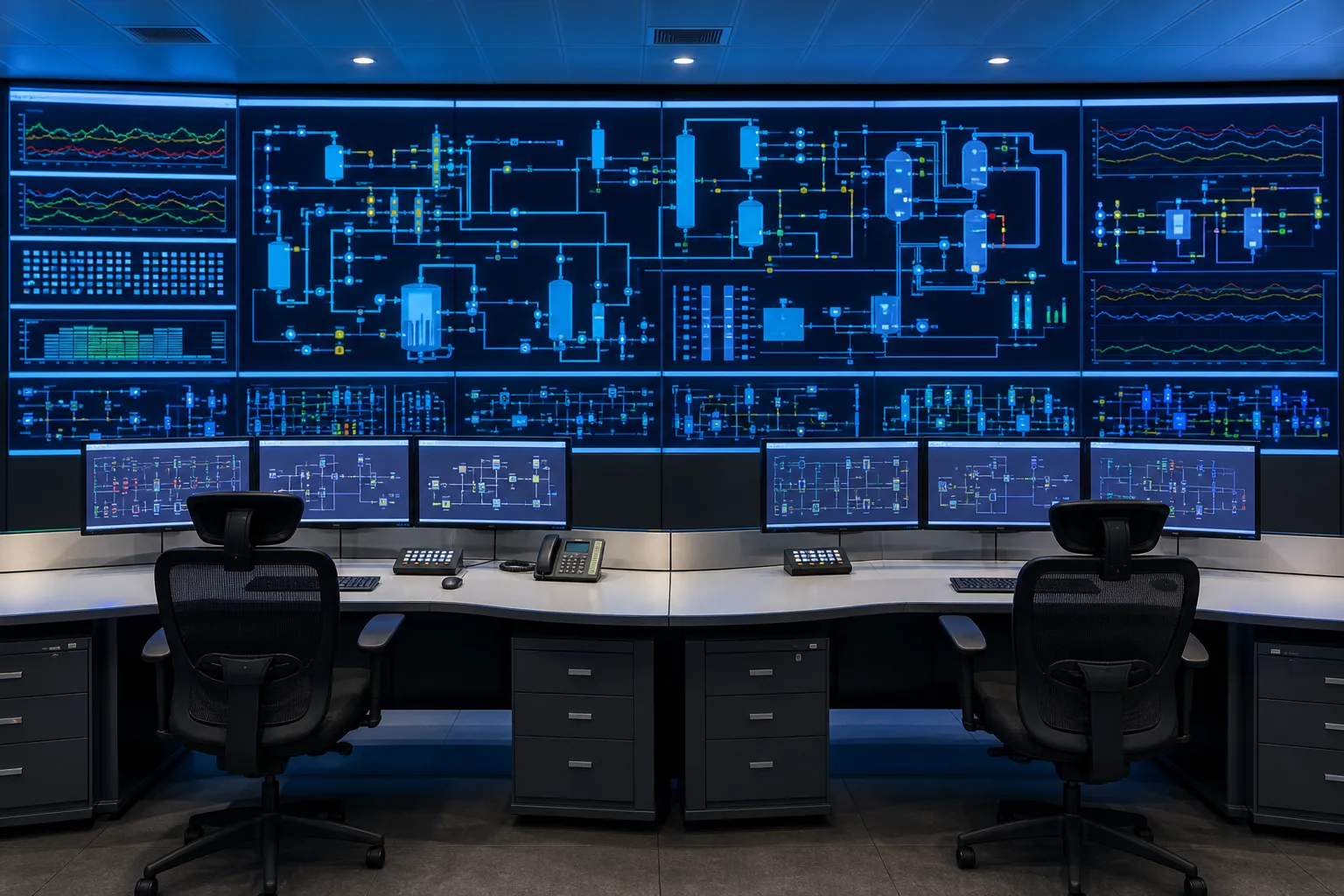

SCADA的人機介面設計

監控用裝置詳解

HMI提供直觀圖形化介面，顯示流程、警報與關鍵指標，協助操作員快速判讀與下指令。常見監控介面包含趨勢圖、警報清單、設備面板與SOP導引。聲光警報可在超限或設備異常時即時提醒，降低反應時間。

有效的人機介面設計重點：

• 圖形化表徵：用標準符號與顏色規範呈現狀態；趨勢圖與儀表清楚顯示KPIs。
• 資訊層級化：將關鍵警報與指標置頂，深入頁面再查看詳細。
• 一致性與可讀性：統一色彩與命名；關鍵資訊以高對比顯示。
• 即時回饋：動作後提供狀態更新與確認，避免誤操作。
• 安全與權限：依角色控管顯示與操作權限，記錄審計軌跡。

良好的HMI能提升可視化與操作效率，常見導入成效包括縮短警報到回應時間、降低誤操作率並強化合規稽核。

遠端終端控制系統(RTU)

通訊基礎架構

SCADA的通訊可採有線（乙太網路、串列）與無線（Wi‑Fi、蜂窩、微波、5G/Private LTE）方式。乙太網路具高頻寬與穩定性，適合主站與子站的高速交換；串列在長距離與高干擾環境仍具成本與穩定優勢。對跨廠與廣域場景，蜂窩與Private LTE/5G能兼顧覆蓋與低延遲，並可結合VPN與APN做網段隔離。

常見可靠性設計包含冗餘鏈路（RSTP、雙網口、雙SIM）、邊緣快取與緩衝、通訊逾時重試策略與離線降級控制，確保資料不中斷與安全落地。

通訊方式探討

SCADA常見協定包含 Modbus（RTU/TCP）、DNP3、OPC UA 與 MQTT（含 Sparkplug B）。OPC傳統世代（OPC DA/DCOM）已因DCOM安全強化導致相容與維運成本升高，主流趨勢是遷移至OPC UA；亦可透過Gateway作為過渡。

Modbus：簡單易用、普及度高。跨站或不可信網段建議採用Modbus TCP Security（TLS）以保護通道。

DNP3：常見於公用事業，具事件驅動特性與良好耐錯性。建議啟用DNP3 Secure Authentication（SA v5）以強化驗證。

OPC UA：平台無關、內建安全模型（加密/簽章/使用者驗證）與資訊模型能力，適合多廠牌整合與企業/雲連接。

MQTT 與 Sparkplug B：輕量發布/訂閱，利於邊緣裝置與雲整合；Sparkplug B定義狀態與資料主題結構，提高互通與生命週期管理效率。

電力領域另常見 IEC 61850（變電站通訊與語意模型）與 IEC 60870‑5‑104（廣域監控），安全可結合 IEC 62351 的通訊防護機制。

協定選型建議：以設備相容性、即時性需求、資安機制、網段信任等條件綜合評估；異質環境可透過邊緣閘道做協定轉換與緩衝。

提昇可靠度與安全性

安全性問題解析

除加密、防火牆與入侵偵測外，現行最佳實務包括：

• 框架採用：IEC 62443 系列（資產識別、風險評估、分區/通道保護、供應鏈安全）、NIST SP 800‑82 Rev.3（2024）工控指南。
• Zero Trust for OT：強化身分驗證、設備姿態評估、最小權限存取；對關鍵系統採跳板主機（Bastion）、單向閘道（Data Diode）。
• 分層分區：依ISA‑95分層劃分網段，關鍵控制網與企業IT嚴格隔離，跨區通訊經由白名單與檢測。
• 變更與弱點管理：評估/測試/核准/回復點；定期弱掃與修補排程，追蹤供應鏈公告。
• 備援與復原演練：熱備/冷備、異地備援、離線備份與定期還原測試；演練勒索情境縮短RTO/RPO。
• 協定安全化：啟用OPC UA安全通道、MQTT TLS、DNP3‑SA、Modbus TCP Security（TLS），跨站必須加密與驗證。

伺服器與資料面應監控資源與延遲，建立警報抑制與分級回應流程。常見導入成效包括縮短事件偵測延遲至數秒等級、將非計畫停機時間降低兩位數百分比。

電力監控系統中的SCADA應用

SCADA的優勢與特點

在電力場景（發輸配電、變電站、微電網），SCADA支援即時監測、遠端操作、事件序列記錄（SOE）、切換票據輔助與報表稽核。透過DNP3或IEC 60870‑5‑104進行遠端測控，站內以IEC 61850整合IED，並以IEC 62351強化安全；啟用DNP3‑SA後可提升報文驗證，事件偵測延遲通常可控制在數秒內。結合歷史資料庫做故障趨勢分析，常見可將MTTR縮短、停機時數下降約10–20%。

SCADA亦具良好擴展性與互通性：可與PLC/DCS、EMS/DMS、計費與資產系統交換資料，支援多站點集中監控與巡檢行動化。

智慧工廠中SCADA的限制

智慧工廠的挑戰在於資料規模與即時性、協定與介面多樣、資安與合規要求嚴格，以及持續維運的成本。

數據容量過大、實時性要求高

高速產線與大量站點會讓資料吞吐飆升。建議採邊緣彙整與篩選、事件驅動上報、歷史資料庫分層存放與壓縮策略，並以快取/緩衝對抗網路抖動，確保關鍵控制回路即時。

多種通信協議和硬體接口支持

異質設備可透過OPC UA資訊模型與MQTT Sparkplug B提升互通；必要時部署協定閘道與裝置型資料代理，逐步淘汰老舊OPC DA/DCOM，降低維運風險。

安全風險

採分區分層與最小權限，強化身分/裝置驗證與日誌稽核；跨區通訊強制加密與白名單；定期演練備援與復原，將營運風險降至可接受水位。

定期維護和更新

建立生命週期管理：韌體/驅動/代理版本控管與回復點、MTBF/MTTR監測、SLA與警報響應KPI；規劃汰換舊版協定與升級路徑（OPC DA→OPC UA）。

決策參考（優勢與限制簡述）：

• 優勢：可視化與警報集中、跨廠整合、資料可追溯、擴展與互通性佳。
• 限制：異質整合複雜、資安/合規投入高、資料治理與維運需持續投資。

工業物聯網資料分析策略

四個步驟概覽

需求分析→設計→實施→驗收。需求明確化監控範圍與刷新頻率；設計階段選定資料管道、歷史資料庫（時序庫）與安全策略；實施時完成現場接線、協定映射、警報分級與報表；驗收以功能/效能/KPI核對（如資料正確率、警報到回應時間、可用度）。

智慧農業分析策略

SCADA可監控溫室溫溼度、水質與土壤含水，透過規則或ML模型自動調整灌溉與通風。常見成效包含灌溉用水降低與產量提升。借助雲端歷史分析與行動端可視化，改善現場巡檢效率與追溯能力。

數據治理要點：感測校正與異常值處理、邊緣緩衝避免遺失、資料時間同步與標準化命名，確保分析可信與可重現。

整體而言，結合工業歷史資料庫/時序資料庫與雲分析，可加速異常偵測與預測維護，降低停機與能源浪費。

數位化與資料分析斷層

數位化使大量即時/歷史資料可被採集與分析。若缺乏資料治理、模型管理與可視化策略，常形成「資料可用性斷層」。

揭示生產過程中的潛在問題和改進點

利用歷史趨勢、工單/停機關聯與能耗指標，可定位瓶頸與浪費來源，支持持續改善與OEE提升。

應用人工智能和機器學習技術

以異常偵測、剩餘壽命估計（RUL）與處方建議優化維護排程；在OT環境建議先從可解釋、風險可控的用例落地，逐步擴大。

常見收益：提前預警降低突發停機、將MTTR壓低、穩定產品品質並減少能耗。

提高生產效率、節省成本並降低風險

透過KPI（MTBF/MTTR、警報處理時間、能源強度）與報表迭代，量化改善幅度；將成功用例產品化成為標準模組，擴散至其他產線/站點。

資料庫在數據分析中的作用

工業歷史資料庫/時序資料庫專為高頻寫入與長期趨勢查詢設計，支援壓縮、聚合與視窗分析；結合資料湖可進行跨廠彙整、模型訓練與BI可視化。

關鍵做法：定義保留策略與層級存放（熱/溫/冷）、主鍵時間序正規化、維度字典與標籤治理，確保長期可用與跨系統一致。

SCADA軟件與企業解決方案

WellinTech KingSCADA / KingView（依實際供應商）

KingSCADA/KingView提供驅動、通訊協定與資料庫整合，能快速建立監控畫面、警報與報表。可結合OPC UA/MQTT等協定整合多種設備，並支援事件通知與歷史資料查詢。

VTScada by Trihedral（A Delta Group Company）

VTScada整合廣泛驅動、內建歷史資料庫與冗餘機制，適合多站點公用事業與製造場景。支援OPC UA、DNP3、Modbus與MQTT等協定，並可與行動端視圖與報警流程整合。

Delta DIAView 工業圖控系統

Delta DIAView提供彈性組態、圖形化介面與歷史資料蒐集，能與PLC/變頻器等設備整合。可配合OPC UA/MQTT與資料庫擴充分析，支援集中監控與跨站點管理。

上述解決方案皆可依產線規模與資通需求調整，透過標準協定與資料模型降低整合成本，縮短導入週期。

遠端監控系統的角色與優勢

電力系統中的應用實例

在變電站與配電自動化，SCADA可即時監測電壓、電流、功率因數與開關狀態，異常即發出警報並指引處置。結合SOE與切換票據，可將故障定位與復電流程標準化，縮短停電時間。

企業使用SCADA的好處

企業可藉由SCADA提升可視化、縮短問題定位時間並強化數據驅動決策。常見效益包括：產線良率提升、能源使用最佳化、維護由反應式轉為預測式，並透過權限與審計提升合規。

同時，SCADA具自動化控制能力（如水處理跨單元聯動），減少人工錯誤；以儀表板與報表追蹤KPI，支持持續改善與資產全生命週期管理。

結論

SCADA是一套以資料為核心的監控與控制架構，藉由感測器、PLC/RTU、HMI、通訊協定與歷史資料庫，實現跨站點的可視化、警報與可靠控制。面對5G/Private LTE、OPC UA/MQTT、雲邊協同與AI/ML的趨勢，建議同時導入IEC 62443與NIST SP 800‑82 Rev.3等資安框架，並以Zero Trust思維設計存取與分區。透過標準化與資料治理，企業可持續放大效率與韌性，降低總體風險與成本。

FAQs

SCADA 是什麼意思？

SCADA 是監控與資料採集系統（Supervisory Control and Data Acquisition）的簡稱。它結合現場感測器、PLC/RTU、HMI與主站伺服器/歷史資料庫，透過協定（如 OPC UA、MQTT、Modbus、DNP3）實現即時監測、警報與遠端控制。

SCADA 系統有哪些主要功能？

SCADA 系統主要具有以下功能：

• 監測：即時監測流程與設備狀態、KPIs與趨勢。

• 控制：依權限下達遠端/自動控制指令。

• 數據收集：高頻資料與事件寫入歷史資料庫（時序庫）。

• 警報管理：分級與抑制機制，縮短回應時間。

• 可視化展示：流程圖、面板、報表與行動端視圖。

SCADA 系統的應用範圍有哪些？

SCADA 系統廣泛應用於各個工業領域，包括：

• 電力系統：發電、變電與配電自動化（IEC 61850、DNP3、IEC 60870‑5‑104）。

• 水務系統：泵站、水壓與水質監控、漏損管理。

• 製造業：產線監控、能源管理、預測維護。

• 石油與天然氣：站場監控、管道遙測與安全監測。

• 建築管理：空調/照明/能源監測與最佳化。

SCADA 系統與 DCS 有何區別？

兩者皆屬工業控制體系。一般而言，DCS偏向單一廠區或連續製程的分散控制（強調閉迴路即時性與穩定性），SCADA偏重跨站點監控、資料彙整與遠端可視化控制。實務上常與PLC/IIoT平台並存，並可互補整合，而非單純大小規模之分。

• SCADA：跨站點監控、標準協定互通、歷史資料與警報管理強。

• DCS：連續製程的高即時性閉環控制、深度整合現場儀控。

SCADA 系統的安全性如何保護？

建議做法：

• 採用IEC 62443與NIST SP 800‑82 Rev.3進行資產盤點、風險評估與分區分層。

• Zero Trust for OT：強化身分與裝置驗證、最小權限、日誌稽核；必要時採跳板主機與單向閘道。

• 通訊加固：OPC UA安全通道、MQTT over TLS、DNP3‑SA、Modbus TCP Security（TLS）。

• 持續維運：弱點與修補管理、備援與復原演練、警報分級與SLA。
