PLC控制器常見問題及故障排除技巧
在當今日益智慧化的工業自動化領域中，PLC控制器（Programmable Logic Controller）是生產流程的關鍵中樞。實務現場中，控制器故障診斷與排除直接關係到產線停機時間與安全。為此，本文提供可直接上手的PLC維修技巧、分步排查流程與通訊、資安、功能安全等進階實務，協助您在第一時間做出正確判斷與處置。
快速檢查清單與常見故障速解
先以最小步驟縮小範圍。以下清單可作為現場第一輪排查的決策樹：
- 電源與環境：確認控制電源電壓/極性/接地、盤內溫度與風道；觀察電源與CPU模組是否過熱。
- CPU/燈號：檢查RUN/STOP/ERR/COMM指示燈與錯誤代碼；必要時擷取診斷緩衝區或事件記錄。
- 安全回路：急停、護罩開關、安全閘與安全繼電器/安全I/O是否閉鎖；確認回授與交叉監控。
- 通訊網路：看Link燈、速率/雙工、線序與屏蔽接地；核對IP/子網/閘道/VLAN與交換器埠設定。

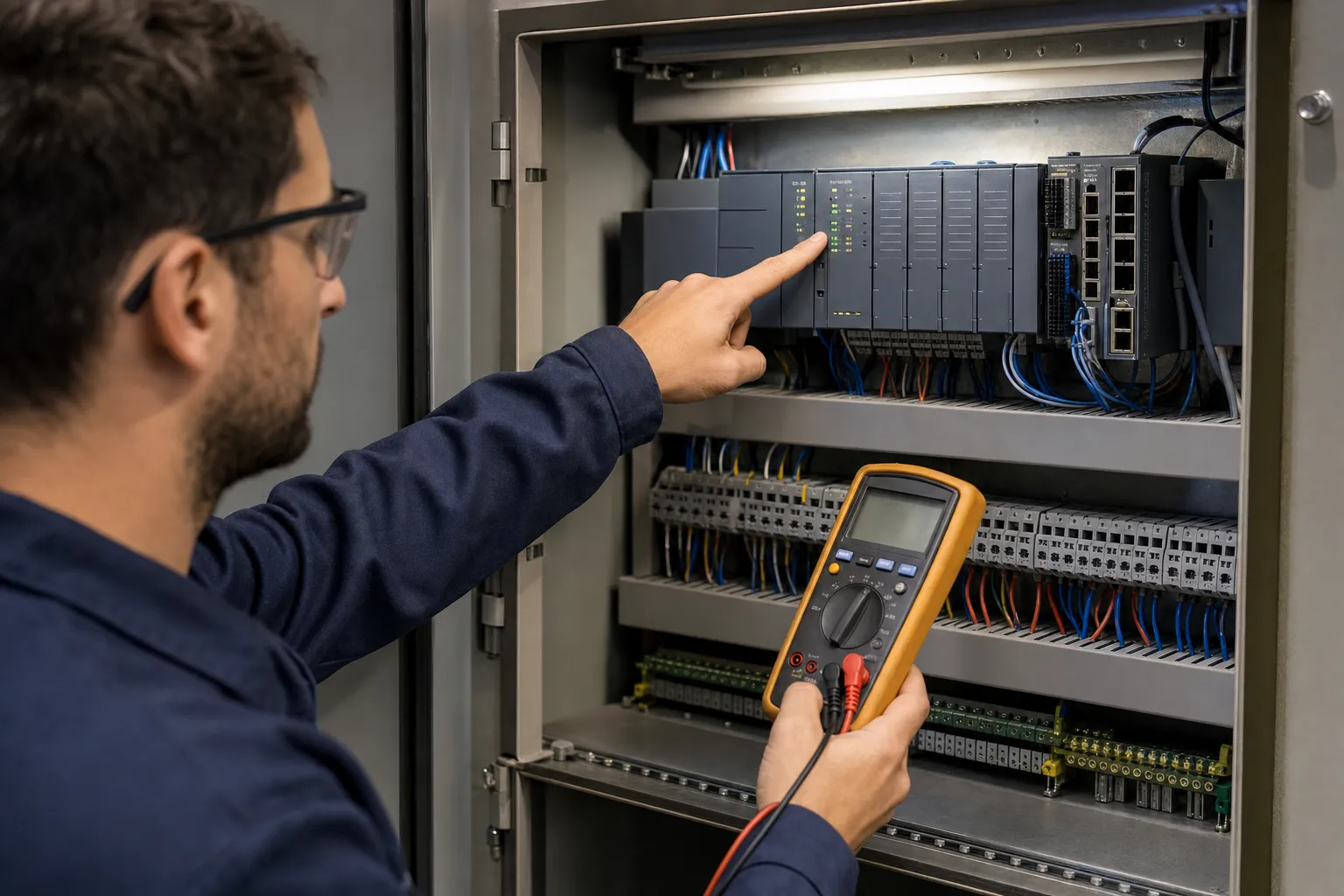

- I/O現場：以萬用電表/測試燈確認輸入電壓與輸出負載；比對I/O映射與硬體組態。
- 程式與掃描：確認程式模式、掃描時間、資料區界限、配方/資料表大小；先備份再調整。
- 干擾與保護：檢查屏蔽、單點接地、浪湧/避雷、繼電器回授二極體；與變頻器/馬達電纜分離敷設。
- 資安與變更：確認帳號權限、是否被上鎖或策略阻擋；查看最近固件/程式變更與簽章狀態。
最常見5個症狀與速解：
- CPU ERR常亮：讀取錯誤代碼→依手冊處理；檢查程式語法、硬體組態與I/O缺席；必要時安全重啟。
- 通訊不上線：先Ping→檢查Link/速率/雙工→核對IP與VLAN→協定層（Profinet名稱、CIP連線、OPC UA端點）。
- 隨機誤動作：查接地/屏蔽、電源雜訊與感性負載消弧；分離電纜路徑；檢視日誌與事件。
- I/O不一致：以量測工具核對現場信號→比對I/O映射與電氣規格→疑似模組則對調與交叉驗證。
- 掃描時間暴增：檢查迴圈內重計算、字串/陣列界限、通訊呼叫頻率；分時排程與緩存。
重點摘要
- 積極學習PLC控制器的基本結構與運作原理
- 掌握故障診斷的方法，迅速找出問題所在
- 注重預防，減少因故障帶來的生產停機損失
- 定期執行維護保養工作，延長控制器的使用壽命
- 了解最新的PLC維修技巧，提升維修效率
PLC控制器基礎介紹
當我們談論到可編程控制器（Programmable Logic Controller, PLC）時，它在工業控制中扮演關鍵角色。PLC以穩定性與模組化設計見長，廣泛應用於機械自動化、生產線與過程控制，透過專案化組態與程式設計，提供高度可編程與擴充能力。
PLC通常由處理器（CPU）、記憶體、輸入/輸出（I/O）單元、電源單元組成，並依需求撰寫控制程式。其基本功能包括：
- 以可讀性高的邏輯運算實現複雜控制流程。
- 可針對不同工業環境最佳化，滿足多變控制需求。
- 抗干擾能力強，適應嚴苛工業現場。
- 模組化擴展輸入/輸出單元。
- 支援IEC 61131-3多種語言（Ladder、FBD、ST等），學習難度與品牌工具、專案類型相關，需依任務選擇最合適語言。
了解PLC的基礎後，建議同步熟悉其介面與通訊方式，確保能與上位系統及周邊設備穩定整合。
PLC控制器常見問題分析
在控制系統中，常見故障包括周邊電路元件失效、接線鬆動或腐蝕、電磁干擾、以及CPU死機等。明確症狀、定位層級，能大幅縮短停機時間。
外部元件如感測器、繼電器、端子台若失效，會導致PLC讀取錯誤或驅動失敗；工業環境中的電磁干擾與電源波動亦常引發誤動作，需要良好屏蔽與接地。
週期性死機多與過熱、資料區管理不當或程式錯誤相關。建議優先從硬體健康、掃描負載與程式品質著手，而非僅嘗試更換零件。
| 問題類型 | 可能原因 | 建議操作 |
|---|---|---|
| 周邊電路元器件故障 | 感測器損壞、繼電器故障 | 檢查外部設備並更換損壞元件 |
| 端子接線接觸不良 | 腐蝕或鬆動 | 清潔並緊固接線端子 |
| PLC受干擾引起的功能性故障 | 電磁干擾、電源波動 | 加強屏蔽與單點接地、改善電源品質 |
| PLC週期性死機 | 過熱、資料區或程式管理不當、固件缺陷 | 改善散熱；最佳化程式與資料管理（清理資料表、控制字串長度與陣列界限、監控掃描時間）；依廠商建議更新固件/硬體；必要時才進行合規的記憶體或模組升級 |
釐清故障與成因後，配合分層檢查可更快定位問題源頭。
PLC故障診斷的六大技巧
「一摸、二看、三聞、四聽、五圖紙排查、六部件替換」可作為現場入門方法，但務必搭配標準作業程序（SOP）與安全規範：
| 故障診斷法則 | 具體操作 | 目的 | 安全與SOP要點 |
|---|---|---|---|
| 一摸 | 感測控制器及周邊設備溫度 | 識別過熱問題 | 進盤前執行上鎖掛牌（LOTO）；避免徒手觸碰高溫/帶電部位 |
| 二看 | 檢查PLC與I/O/通訊模組指示燈 | 判斷運行狀態 | 先記錄燈號/錯誤代碼；拍照存證後再動作 |
| 三聞 | 辨識異味 | 偵測燒毀/絕緣老化 | 異味時立即斷電檢查；防止二次災損 |
| 四聽 | 聽運轉聲音 | 發現機械故障/摩擦異常 | 使用聽診棒/隔離護具；避免靠近危險區域 |
| 五圖紙排查 | 依電氣圖/布局圖/網路拓撲檢查 | 追蹤迴路與通訊 | 版本控管與標註變更；比對實體與設計一致性 |
| 六部件替換 | 依序替換可疑硬體 | 確定故障部件 | 先備份程式/組態；ESD防護；替換件須同規格或原廠認可 |
配合紀錄化流程（照片、燈號、錯誤碼、量測數據），能加速回溯與知識累積。
PLC控制器故障排除
PLC故障排除的核心，是以「從簡到繁、由外至內、分層排查」來降低定位成本。以下步驟可對應多數品牌PLC：
| 故障排查步驟 | 描述 | 建議行動 |
|---|---|---|
| 檢查CPU狀態指示燈 | 觀察RUN/STOP/ERR/COMM燈號 | 記錄狀態與錯誤碼；必要時安全重啟或進入停止模式分析 |
| 核對錯誤代碼 | 使用廠商工具擷取診斷/事件 | 查閱手冊，依代碼對應硬體/程式/通訊處置 |
| 測試連接電纜 | 視覺檢查與線測 | 重新接插、替換測試；維持線序與屏蔽接地 |
| 檢查I/O模組 | 比對組態與實體 | 交叉對調模組/插槽；必要時更換 |
| 檢視系統電源 | 量測輸入/突波/雜訊 | 加裝濾波/穩壓/浪湧保護；分離動力與控制電源 |
| 硬體故障診斷 | 目視與熱點檢查 | ESD/LOTO後維修或更換 |
完成基礎檢查後，再進入通訊與程式層面的深度診斷。
通訊與網路診斷（Profinet / EtherNet/IP / OPC UA / Modbus TCP）
現代PLC多採工業乙太網。建議依OSI層次分步檢查：
物理層與連線
- 檢查交換器埠Link/Act、速率/雙工；用合規工業網路線與正確水晶頭壓接。
- 確認屏蔽跳接與單端接地；與動力電纜分離敷設。
第二/三層（VLAN、路由、廣播管理）
- 核對IP/子網/閘道/VLAN Tag；避免重複IP。
- 多播協定使用時檢查IGMP Snooping；必要時設定QoS確保即時通訊。
時間同步與確定性
- 確認PTP/時間同步設定；對具時間敏感需求之製程，評估TSN/優先級佈建。
應用層要點
- Profinet：裝置名稱/發現與指派；比對GSD與裝置槽位；檢查診斷Alarm。
- EtherNet/IP（CIP）：核對連線路徑、連線大小/產生-消費者設定、RPI；監看Class/Instance/Attribute。
- OPC UA：端點URL、Security Policy/加密等級、憑證信任清單；節點ID與命名空間一致性。
- Modbus TCP：單元位址、功能碼、暫存器位移/位寬；注意大小端與資料對齊。
實務檢查範例：以交換器鏡像埠抓取封包觀察ARP/DHCP/Profinet DCP/OPC UA握手；在PLC工程軟體（如TIA Portal、Studio 5000、GX Works、Sysmac Studio）中查看線上診斷與拓撲。
周邊設備故障的排查方法
周邊元件（繼電器、接觸器、電磁閥）常是故障源頭。以標準量測流程逐一確認：
| 周邊元件 | 檢測重點 | 常見問題 |
|---|---|---|
| 繼電器 | 觸點電阻、線圈連通 | 觸點燒蝕，線圈短路/斷路 |
| 接觸器 | 主/輔助觸點、線圈吸合 | 觸點黏連，輔助觸點異常 |
| 電磁閥 | 線圈阻值、閥體動作 | 線圈燒毀，閥芯卡滯 |
更換與維修時，確保替代件規格相符並符合原廠要求，避免衍生次生故障。
干擾信號對PLC的影響及解決方案
常見干擾包含電磁輻射、靜電放電、工頻耦合與雷擊浪湧。影響包括誤觸發、通訊斷續與重置。
| 干擾類型 | 可能影響 | 解決方案 |
|---|---|---|
| 電磁干擾 | 信號錯誤、誤動作 | 屏蔽電纜、單點接地、區隔電纜路徑 |
| 靜電放電 | 元件損壞、系統重置 | ESD保護、接地腕帶與作業規範 |
| 工頻干擾 | 通訊干擾、資料丟失 | 隔離變壓器、穩壓供電與濾波 |
| 雷電/浪湧 | 元件燒毀、停機 | 安裝避雷器與浪湧保護、良好接地 |
監控信號線建議使用雙絞屏蔽線並正確接地。從設計、佈線到調試階段一體化考量，可大幅降低干擾風險。
工控資安（IEC 62443）與變更管理要點
近年PLC故障排除已不可忽視資安面向。依IEC 62443精神，建議：
- 最小權限原則：分級帳號與角色；停用預設帳密。
- 密碼/憑證輪換：定期更換，使用憑證信任鏈；移除過期信任。
- 關閉未用的通訊埠/服務：只允許必要協定；採白名單策略。
- 網段隔離與防護：分區分域、VLAN/ACL、工控防火牆；遠端維護透過VPN/跳板機。
- 固件與程式簽章/版本控管：所有變更需審核、簽章與回溯；先測試後上線。
- 日誌集中化與備份演練：集中彙整PLC/交換器/防火牆日誌；定期備份與還原演練。
功能安全與安全回路（Safety PLC / IEC 61508 / ISO 13849）
安全功能異常常被誤判為一般I/O問題。建議納入以下點檢：
- 急停/安全閘/護罩開關：驗證常開/常閉邏輯與回授。
- 雙手控制、安全繼電器/安全I/O：交叉監控與定期測試。
- Safety PLC程式：與硬體架構符合要求等級（例如SIL/PL）；測試停機時間與安全反應。
實際故障案例分析與品牌工具技巧
以下以常見平台的通用作法說明：
- Siemens：使用TIA Portal讀取「診斷緩衝區」與Profinet裝置名稱檢查；比對GSD與實體槽位。
- Rockwell（Studio 5000）：查看Controller/Module Minor Fault、CIP連線大小/RPI；訊息路徑是否正確。
- Mitsubishi（GX Works）：檢視PLC-CPU狀態與I/O分配；確認通訊參數與站號設定。
- Omron（Sysmac Studio）：檢查Tag與I/O對應、EtherNet/IP連線狀態與節點設定。
常見症狀對策舉例：
| 故障類型 | 症狀描述 | 修復技巧 |
|---|---|---|
| CPU異常 | 燈號異常、無法啟動 | 檢查電源品質與溫度；讀取診斷緩衝區；必要時重置或更換 |
| 存儲/資料區問題 | 程式下載失敗、資料遺失 | 完整備份；清理資料表與日誌；檢查儲存卡健康或更換 |
| I/O單元異常 | 輸入輸出不一致 | 線路量測與負載檢查；對調模組與插槽驗證 |
| 程式不執行 | 程式看似正常但無反應 | 檢查任務/掃描設定、硬體組態對應、互鎖/安全閉鎖條件 |
| 通訊異常 | 無法連線或間歇斷線 | 依層級排查；核對協定參數與安全政策；抓包檢視握手/超時 |
所有操作前務必備份專案、組態與配方；維持版本控管與變更紀錄。
保養與預防措施：確保PLC控制器的穩定運行
PLC保養策略能延長壽命並降低停機風險：
| 保養項目 | 操作細節 | 頻率建議 |
|---|---|---|
| 定期檢查 | 端子緊固、CPU與I/O燈號、事件記錄 | 每月 |
| 清潔PLC | 無塵/防靜電清潔與通風口維護 | 每季 |
| 防塵與溫控 | 盤內過濾/風流管理；環境溫濕度監測 | 視環境 |
| 良好接地 | 接地完整性與接地電阻測試 | 每年 |
| 備份與還原演練 | 程式/參數/配方/拓撲備份並驗證還原 | 每月或變更後 |
預防勝於治療；將保養與點檢制度化，有助於避免重複性故障。
常見問答（FAQ）
CPU燈號代表什麼？
RUN/STOP/ERR/COMM等燈號對應運行、停止、錯誤與通訊狀態。出現ERR時先記錄代碼與事件，再依手冊與工程軟體診斷。
通訊不通怎麼分層排查？
依物理（線/Link/速率）→網路層（IP/VLAN/路由/IGMP）→應用層（Profinet裝置名稱、CIP連線、OPC UA端點/憑證）逐層檢查。
掃描週期過長怎麼辦？
找出重計算區塊、降低資料處理頻率、分時/事件觸發、限制字串/陣列長度與邊界，並監控掃描時間。
顯示記憶體不足或內存溢出？
清理暫存與日誌、縮短字串、優化陣列、分割資料區；依原廠建議評估固件更新或模組升級。
如何安全地更換模組？
先備份→LOTO→ESD保護→比對料號與韌體→更換→通電測試→還原標籤與紀錄。
結論
PLC控制器的故障排除需同時覆蓋硬體、通訊、程式、資安與功能安全。以快速清單定位，搭配通訊與資料管理最佳化、IEC 62443資安控管與Safety PLC點檢，能有效縮短停機時間並提升系統可靠度。持續透過品牌工具記錄診斷、備份與變更管理，將使您的PLC故障排除更精準與高效。
