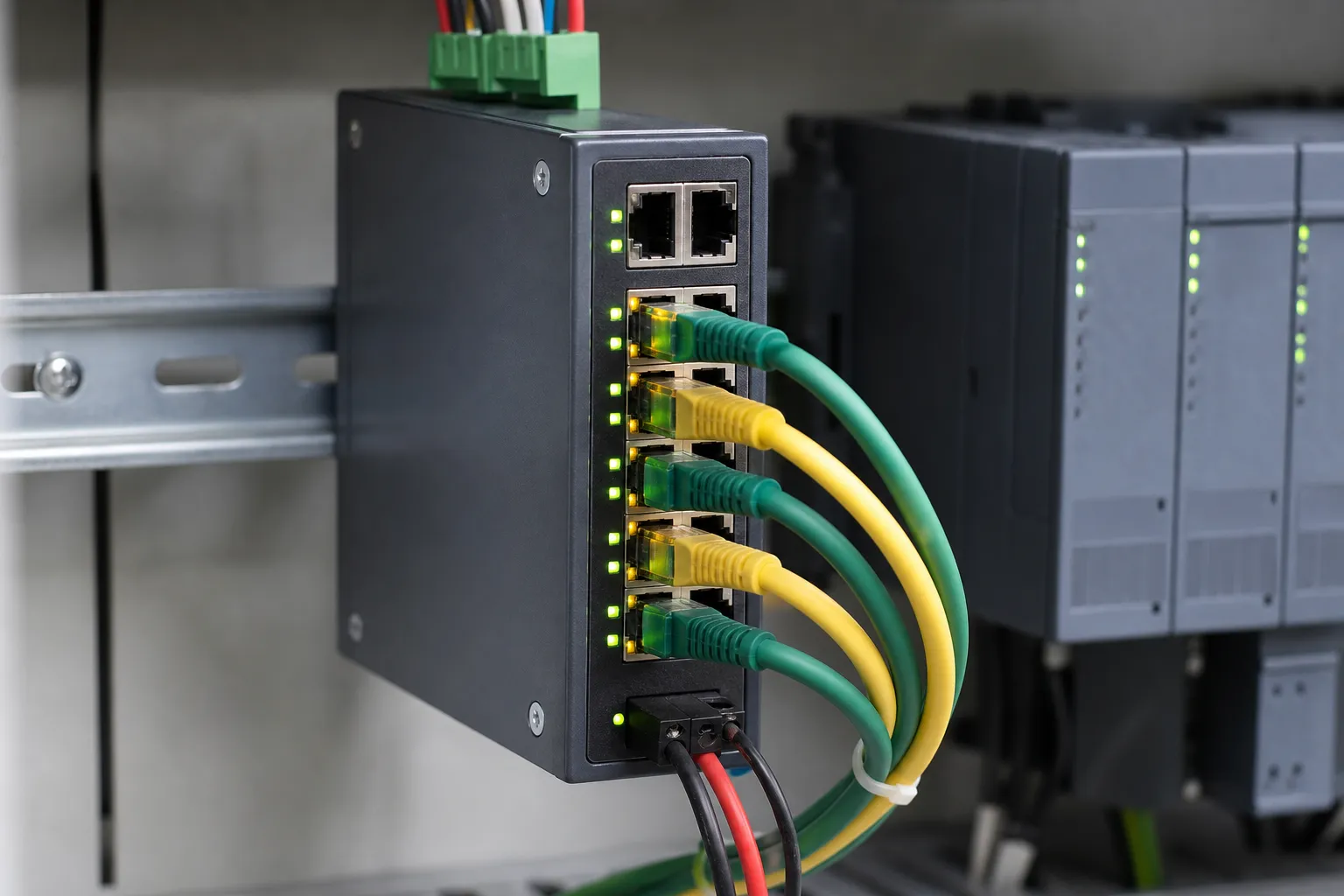

PLC通訊協議解析：從Modbus到EtherCAT
隨著自動化控制系統的進步，PLC控制器通訊協議在工業界的重要性日益增加。正確了解和選擇合適的通訊協議，對提升自動化系統的效能與穩定性有著關鍵作用。從早期流行的Modbus到如今日益精進的EtherCAT，這些協議背後的技術創新，不僅推動了乙太網路技術的快速發展，更為工業通訊標準設立了新的里程碑。
作為自動化系統的核心，PLC控制器通過這些協議，能更精準地進行即時監控與管理，使生產流程更加流暢與高效。本文將為您深入解析從Modbus到EtherCAT的發展歷程，並補充PROFINET、EtherNet/IP、POWERLINK等常見協議的重點，幫助您全面理解這些通訊協議在現代工業通訊標準中的應用及其對自動化控制系統帶來的影響。
關鍵解讀
- 釐清「工業乙太網路」是總稱，實際應以具體協議（如 EtherCAT、PROFINET、EtherNet/IP）比較。
- 了解各協議的即時機制與同步能力（循環時間、抖動、時間同步方式）。
- 掌握EtherCAT的on-the-fly processing與分散式時鐘（Distributed Clocks）在運動控制的優勢。
- 認識Modbus RTU/TCP的差異與安全補強（Modbus Security/TLS）。
- 把握趨勢：TSN、OPC UA PubSub/FX、Ethernet-APL、功能安全與資安機制。
工業通訊標準的重要性
在當代的工業自動化領域中，工業通訊協議是確保設備間能夠實現高效溝通的基石。這些協議的統一與標準化，對於實現即時控制和數據傳輸的可靠性至關重要。透過標準化的協議，各種不同製造商的設備都能相互協作，從而創造出一個緊密連接的自動化系統。
隨著乙太網路技術在工業領域的廣泛應用，自動化裝置需要更高水平的網絡協作能力。這不僅令自動化技術得到了提升，同時也奠定了物聯網及工業4.0應用發展的基礎。這表示在未來，工業通訊標準的作用將變得更加重要。
以下是目前在自動化行業中被廣泛使用的主要工業通訊協議，每一個都因其特點而滿足不同的應用需求:
| 通訊協議 | 特點 | 應用場景 |
|---|---|---|
| EtherCAT | 100 Mbps、on-the-fly processing、分散式時鐘 | 高速運動控制、精密同步 |
| PROFINET | RT/IRT 模式、時間片與同步機制、良好工程工具鏈 | 離散製造、汽車產線、機械整合 |
| EtherNet/IP | CIP 通訊、PTP時間同步（CIP Sync）、廣泛供應商支援 | 各類離散與流程控制、企業整合 |
| Modbus | 簡單、互通性佳，RTU/ASCII/TCP多樣實作 | SCADA、監測、異質系統橋接 |
| POWERLINK | 基於100 Mbps乙太網的時間分槽（TDMA）即時機制 | 高速資料採集、運動控制 |
如您所見，每種工業通訊協議都為滿足特定工業自動化要求而設計。選擇合適的協議對於構建一個效能高效、反應迅速的自動化系統至關重要。
PLC控制器通訊協議之競爭與發展
在當前的自動化控制領域，PLC通訊協議可謂是多樣化而又競爭激烈。從基礎的協議到先進的技術，各種通訊協議在功能與性能上各展所長，為不同行業提供了量身定制的解決方案。
不論是Modbus協議的簡單可靠，還是EtherCAT協議的高速即時通訊技術，它們都是現代工業乙太網路與自動化控制不可或缺的組件。這些通訊協議的升級與完善，推動了整個產業的前進步伐，尤其在要求嚴苛的即時控制應用場景中表現突出。
下面的表格將展示幾種常見PLC通訊協議在自動化控制系統中的關鍵比較（以常見配置為例，實際指標依裝置與網路設計而異）。
| 通訊協議 | 傳輸速率 | 即時/同步 | 兼容性 | 應用領域 |
|---|---|---|---|---|
| Modbus RTU / TCP | RTU 約1.2–115.2 kbps；TCP 依乙太網介面（100/1000 Mbps） | 輪詢式，非硬即時；延遲取決於節點數/輪詢策略 | 高 | 檢測儀器、SCADA、異質系統整合 |
| EtherCAT | 100 Mbps（全雙工） | on-the-fly processing；分散式時鐘，同步抖動可達 < 1 μs；循環時間常見至 100 μs 或更低 | 中等 | 機器人控制、多軸運動控制 |
| PROFINET（RT/IRT） | 通常100 Mbps（IRT採時間片） | RT毫秒級；IRT 亞毫秒循環，與同步機制達高精度 | 高 | 離散製造、汽車產線 |
| EtherNet/IP | 100/1000 Mbps（依設備）；通訊以CIP為核心 | 以PTP（CIP Sync）達時間同步；即時性能視設定與網路設計 | 高 | 各行業控制、與企業IT整合 |
| POWERLINK | 100 Mbps | 主從時間分槽（TDMA）提供確定性通訊 | 中等 | 高速資料交換、運動控制 |
每一種PLC通訊協議都設計有獨到的技術特性，以適應特定的行業需求。這些協議間的相互競爭，推動著技術的發展，並不斷打破過去的技術束縛，開創自動化控制的新天地。
Modbus協議的結構與應用
當提到Modbus通訊協議，我們通常會聯想到它作為工業自動化領域內最基本的通訊協議。自1979年誕生以來，Modbus以其簡潔有效的特點，在串行通信領域佔據了一席之地。它非常適用於需要低成本和簡易布線的PLC控制器標準通訊。
Modbus通訊協議能跨設備和品牌實現互操作性，這對於多元化的現代產業非常關鍵。例如，它能允許一個系統中的溫度感應器、電流計和壓力感測器等，和一台PLC控制器進行有效的資料交換。
在傳輸與即時性方面，Modbus RTU常見鮑率約1.2–115.2 kbps（亦可更高，取決於裝置支援），即時性受總線拓撲、節點數與輪詢策略影響；而Modbus TCP的連線速率取決於乙太網介面（如100/1000 Mbps），但其通訊模型多為主站輪詢，通常不屬於硬即時。
安全性方面，Modbus TCP本身並未內建加密或身份驗證，可透過工業防火牆、VPN或Modbus Security（基於TLS）等方式補強，以降低工業網路被動/主動攻擊的風險。
下面這個表格展示了Modbus協議在不同應用場景中的核心功能：
| 功能碼 | 描述 | 應用場景 |
|---|---|---|
| 01 | 讀取線圈狀態 | 開/關狀態監控 |
| 03 | 讀取保持寄存器 | 設備參數設定 |
| 05 | 寫單個線圈 | 簡單的開/閉控制 |
| 16 | 寫多個寄存器 | 批次資料處理 |
隨著工業自動化的發展，Modbus協議也發生了演進，由最初的Modbus RTU和ASCII兩個版本，發展到了Modbus TCP。Modbus TCP基於網際網路標準的TCP/IP協議，能夠更好地適用於今日高速且複雜的網絡環境中；若需更強的機密性與完整性，可搭配TLS與網段隔離等方式實作。
重點提示：Modbus TCP的傳輸速率取決於乙太網介面，但其通訊邏輯多為輪詢式，並非以硬即時為設計目標；安全性需透過Modbus Security（TLS）或工業資安設備補強。
無論針對傳統還是現代自動化系統，Modbus協議證明了自己作為一個可靠的工業標準的價值。透過不斷進化和適應，它將繼續在工業自動化的舞台上扮演重要角色。
EtherCAT技術特性與即時控制
探索EtherCAT（即時乙太網路技術）在當今自動化控制中扮演的角色時，您會發現其在通訊協議中無比獨特。它不僅提升了數據處理的速度，而且也優化了控制系統同步的精度。讓我們一起瞭解EtherCAT如何通過其核心技術特性成為領先的工業乙太網解決方案。
EtherCAT的核心在於on-the-fly processing（邊轉送邊處理）：乙太幀在網路中前進時，各節點於通過瞬間直接讀寫幀中對應位址區段，避免傳統的收包/處理/轉發延遲。配合分散式時鐘（Distributed Clocks），可在整個網段內達成極低同步抖動（常見可達小於1微秒），實現高速、高精度的同步控制。常見循環時間可達100微秒或更低，取決於設備性能與網路規劃。
| 特性 | 優勢 | 影響 |
|---|---|---|
| on-the-fly processing | 幀不需在各節點完整收發 | 顯著降低延遲、提高吞吐效率 |
| 分散式時鐘 | 全網裝置時基對齊，抖動可至 < 1 μs | 運動/驅動器間精密同步 |
| 標準乙太網實體層 | 使用通用乙太網組件 | 降低成本、維護便利 |
| 靈活拓撲 | 線型、樹型、星型、冗餘 | 工程設計彈性高 |
了解EtherCAT的這些顯著優點後，不難預見其在自動化控制系統中為何受到如此推崇。它不僅能夠加快生產流程，還可以促使企業走向更智能化、網絡化的未來。
PROFINET協議的市場定位及特點
踏入新時代的工業自動化浪潮，您必定對PROFINET協議不陌生。這是一種基於工業乙太網的開放工業通訊標準，它實現了在自動化系統中的無縫對接和高效通信。PROFINET通過其卓越的技術特性，滿足了從生產自動化到製程自動化的全範疇，甚至延伸至驅動設備的智能控制。
在眾多競爭激烈的控制系統通訊協議中，PROFINET能夠脫穎而出，部分原因在於其出色的市場定位。它不僅被廣泛應用於汽車產業，更在機械製造、食品包裝等領域發揮重要作用，成為自動化標準的代名詞。
PROFINET之所以深受業界青睞，關鍵在於其極致的靈活性和控制系統連接性。這個協議以不同的一致性等級提供細分化的功能，支持從毫秒到亞毫秒不等的數據通訊週期；RT滿足大多數一般控制，IRT則透過時間片與同步機制支援高精度同步與確定性通訊，同時保有良好的工程工具與診斷能力。
EtherNet/IP 與 CIP Sync、CIP Security
EtherNet/IP以CIP（Common Industrial Protocol）為核心，擁有廣泛的設備生態系。透過PTP時間同步（CIP Sync），可在網路中協調裝置時基，支援動作協調與時間戳應用。安全性方面，CIP Security提供機密性與完整性保護機制，有助於在IT/OT融合情境下降低風險。
快速選型指南（實務決策）
根據您的應用目標，以下決策步驟可快速篩選協議：
- 同步與即時性：需要亞毫秒循環與微秒級同步 → 優先考慮EtherCAT或PROFINET IRT；一般毫秒級控制 → PROFINET RT、EtherNet/IP。
- 裝置生態與相容性：現場多品牌異質設備且需快速整合 → Modbus TCP（橋接/監控），或選擇供應商生態成熟的PROFINET/EtherNet/IP。
- 成本與布線：既有RS-485或需要低成本 → Modbus RTU；以太網既有基礎 → EtherCAT/PROFINET/EtherNet/IP。
- 安全與功能安全：需端到端資安 → 考慮CIP Security、網段隔離；需功能安全 → PROFIsafe、CIP Safety、FSoE。
- 未來擴充與趨勢：需與IT/雲整合或資料中台 → 評估OPC UA PubSub/FX、TSN導入路線。
實務案例（三種典型場景）
案例一：多軸運動控制
需求：20–40軸聯動、插補、嚴格同步。建議：EtherCAT（on-the-fly + 分散式時鐘）。典型循環：50–250 μs；同步抖動：< 1 μs（依裝置）。
案例二：離散製造產線
需求：大量I/O、驅動與感測器整合、工程工具與診斷。建議：PROFINET RT/IRT。典型循環：1–10 ms（RT），亞毫秒（IRT）。
案例三：SCADA / 邊緣資料匯流
需求：跨品牌設備資料採集、IT/OT整合、成本敏感。建議：Modbus TCP（搭配工業閘道/防火牆），必要時採TLS或網段隔離強化安全。
趨勢觀察：TSN、OPC UA PubSub/FX、Ethernet-APL、功能安全
近年工業乙太網朝向高確定性與跨域互通發展：
- TSN（Time-Sensitive Networking）：在標準乙太網上提供確定性傳輸與時間同步，成為多協議共網的基礎能力。
- OPC UA PubSub/FX：朝向控制級資料發佈/訂閱與跨廠商互操作，利於IT/OT融合與雲邊協同。
- Ethernet-APL：針對過程工業的2線式長距離與本質安全乙太網物理層，利於危險區域的儀錶整合。
- 功能安全與資安：常見機制包含PROFIsafe、CIP Safety、FSoE與CIP Security/其他OT資安做法，滿足法規與攻防需求。
關鍵名詞與組織
- ETG（EtherCAT Technology Group）：EtherCAT技術推廣與一致性測試的產業組織。
- PI（PROFIBUS & PROFINET International）：PROFINET與相關技術的國際組織。
- ODVA（Open DeviceNet Vendors Association）：CIP/EtherNet/IP生態的產業組織。
- Modbus Organization：維護與推動Modbus規範與互通性的組織。
常見問答（FAQ）
EtherCAT 與 PROFINET 有何主要差異？
EtherCAT以on-the-fly processing與分散式時鐘見長，適合高同步、高軸數運動控制；PROFINET提供RT/IRT彈性與完善工程工具，適用離散製造的大規模整合。兩者皆可達亞毫秒級循環，但同步機制與工程生態不同。
Modbus TCP 是否安全？
Modbus TCP本身沒有加密/身份驗證。可透過Modbus Security（TLS）、工業防火牆、區網隔離與權限管控強化安全。
EtherNet/IP 可以做到同步控制嗎？
可。EtherNet/IP透過PTP（CIP Sync）實現時間同步，依網路設計可用於協同動作與時間戳應用；即時效能與抖動需視設備與配置。
規格速覽（可機器擷取）
EtherCAT
- 速率：100 Mbps（全雙工）
- 循環時間：常見至 100 μs 或更低
- 同步：分散式時鐘，抖動可 < 1 μs
- 拓撲：線/樹/星/冗餘
PROFINET
- 速率：通常100 Mbps
- 模式：RT、IRT（時間片）
- 循環時間：RT 毫秒級；IRT 亞毫秒
- 同步：IRT同步機制
EtherNet/IP
- 速率：100/1000 Mbps（依裝置）
- 時間：PTP（CIP Sync）
- 安全：CIP Security（機密性/完整性）
Modbus
- RTU：~1.2–115.2 kbps；TCP：依乙太網介面
- 通訊：主站輪詢，非硬即時
- 安全：可加TLS（Modbus Security）
結論與建議
若應用著重高同步與多軸運動，EtherCAT多半是首選；若需大規模離散製造整合與工程工具支持，PROFINET值得優先考量；需要IT/OT整合與廣泛供應商支援，EtherNet/IP具備優勢；若以快速落地的監控/橋接為主，Modbus RTU/TCP仍具成本與互通性優勢，但請務必強化資安。依循本文的選型步驟，並結合實際設備生態與工程約束，將能更有效打造高效且可靠的自動化通訊架構。
