要真正看懂變頻器，就從變頻器電路圖下手。這篇沿著主電路把每一段拆開講：電流從市電進來、變成直流、再被切成可調頻率的交流，中間每個元件在做什麼、壞了會出什麼症狀；後半段講三種控制方式——V/f、向量（矢量）控制、DTC——差在哪、什麼場合選哪種。

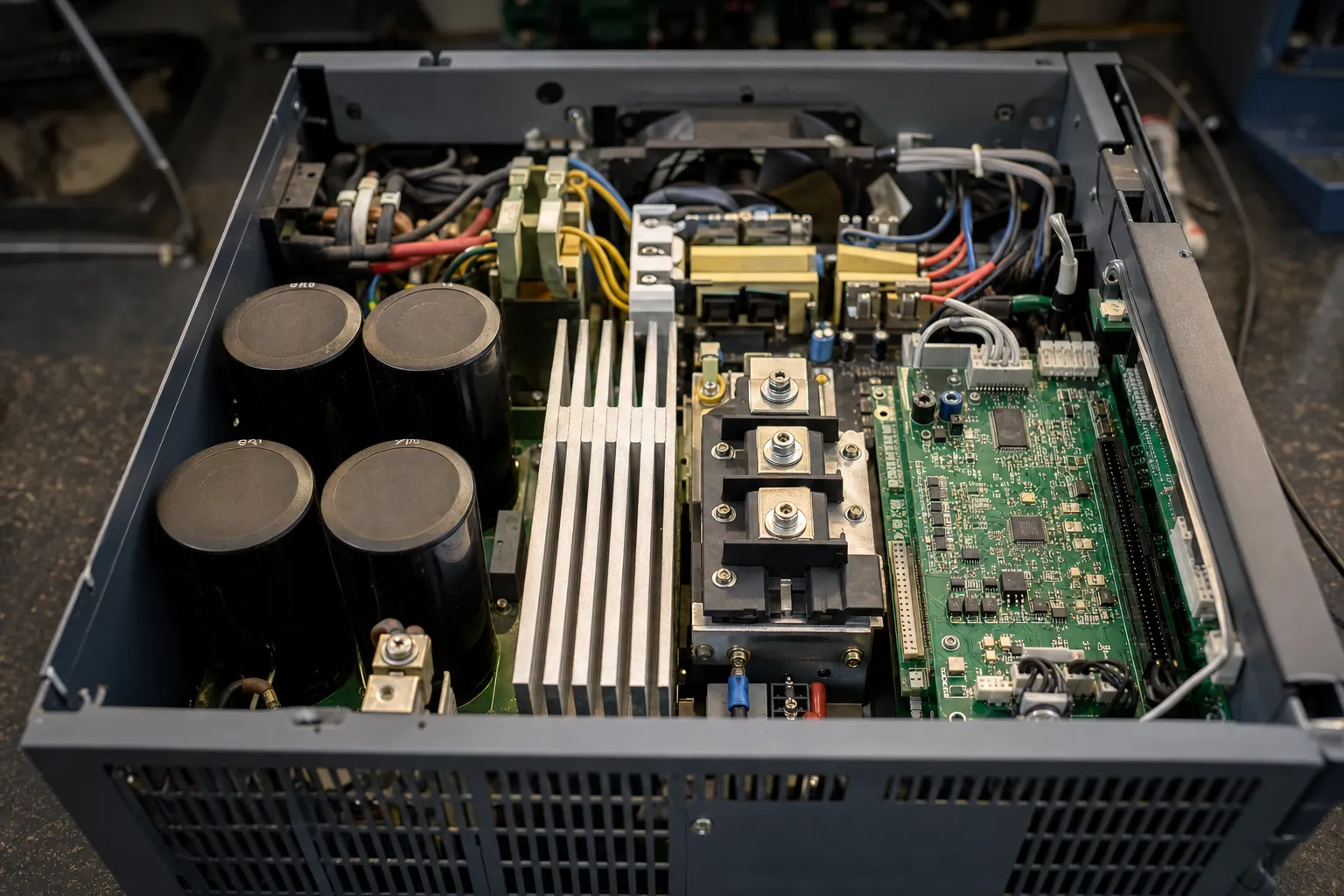

變頻器電路圖：主電路逐段解析
攤開任何品牌的變頻器電路圖，主電路都是這個順序：
- 整流器：六顆二極體組成三相橋式整流，把 R/S/T 輸入的交流電轉成脈動直流。單相機種是四顆二極體，輸出同樣掛上直流母線
- 突入電流限制電路：上電瞬間電容是空的，會吸一波大電流——所以電路圖上有一顆限流電阻與旁路繼電器（或 SCR），充電完成後把電阻短路。開機「喀」一聲就是它
- 直流母線與濾波電容：大容量電解電容把脈動濾平。電容是變頻器壽命最短的元件，容量衰減會反映成低速無力與欠電壓跳機
- 煞車單元：馬達減速時動能回灌、母線電壓上升，煞車電晶體把能量導去煞車電阻燒掉；減速常跳過電壓（OV）就是這段能量無處去
- 逆變器：六顆 IGBT 組成三相橋，以 PWM 高速切換把直流「切」成頻率電壓可調的交流，從 U/V/W 送去馬達
把這張圖記住，變頻器八成的故障都能定位：上電無反應查整流與充電回路、跳 UV 查電容、跳 OV 查煞車回路、輸出缺相燒 IGBT。維修判斷的細節可以搭配變頻器安裝與除錯那篇看。
變頻器原理一句話複習
馬達轉速正比於電源頻率（N = 120f/P），變頻器控制輸出頻率就控制了轉速；同時按 V/f 比例調整電壓維持磁通穩定。整流→濾波→逆變這條路，就是「可變電壓可變頻率（VVVF）」的實體。完整的變頻器原理及應用（含參數設定），主力文變頻器全方位解析有更完整的展開。
三種控制方式：V/f、向量、DTC
| V/f 控制 | 向量（矢量）控制 | DTC 直接轉矩控制 | |
|---|---|---|---|
| 原理 | 依頻率按固定比例給電壓 | 把電流解耦成磁通與轉矩分量分別控制 | 直接以磁通與轉矩做滯環控制 |
| 低速轉矩 | 弱 | 強（閉環可達零速全轉矩） | 強 |
| 動態響應 | 慢 | 快 | 最快 |
| 需要馬達參數 | 不需要 | 需要（自學習） | 需要 |
| 典型應用 | 風機、泵、輸送帶 | 起重、捲取、工具機 | 高動態要求場合（ABB 為代表） |
實務選擇很簡單：負載是風機泵類，V/f 就好，穩定又不挑馬達；要低速帶重載或動態要求高，開向量模式並跑馬達參數自學習；DTC 是特定品牌的招牌技術，選了該品牌自然會用到。現代變頻器三種模式多半內建，參數切換即可，不用為控制方式換硬體。
常見問題 FAQ
Q：變頻器主電路由哪幾個部分組成？
A：整流器（交流轉直流）、突入電流限制電路、直流母線濾波電容、煞車單元，以及 IGBT 逆變器（以 PWM 輸出可變頻率電壓的交流）；本文依電路圖逐段說明。
Q：V/f 控制和向量控制差在哪？什麼時候選哪個？
A：V/f 簡單穩定，適合風機、泵等平方轉矩負載；向量控制把電流解耦成磁通與轉矩分量，低速轉矩與動態響應好，適合起重、捲取、工具機等場合。
Q：變頻器裡最容易壞的零件是什麼？
A：直流母線的電解電容——屬於消耗品，高溫環境衰減更快；症狀是低速無力、欠電壓跳機。其次是冷卻風扇與煞車電阻。
