變頻器接線錯誤裡最慘的一種：把電源接到輸出端。R、S、T 與 U、V、W 接反，上電瞬間功率模組就燒了，連跳故障碼的機會都沒有。這篇從主回路、控制回路到必設參數，把變頻器安裝試車的流程走一遍。

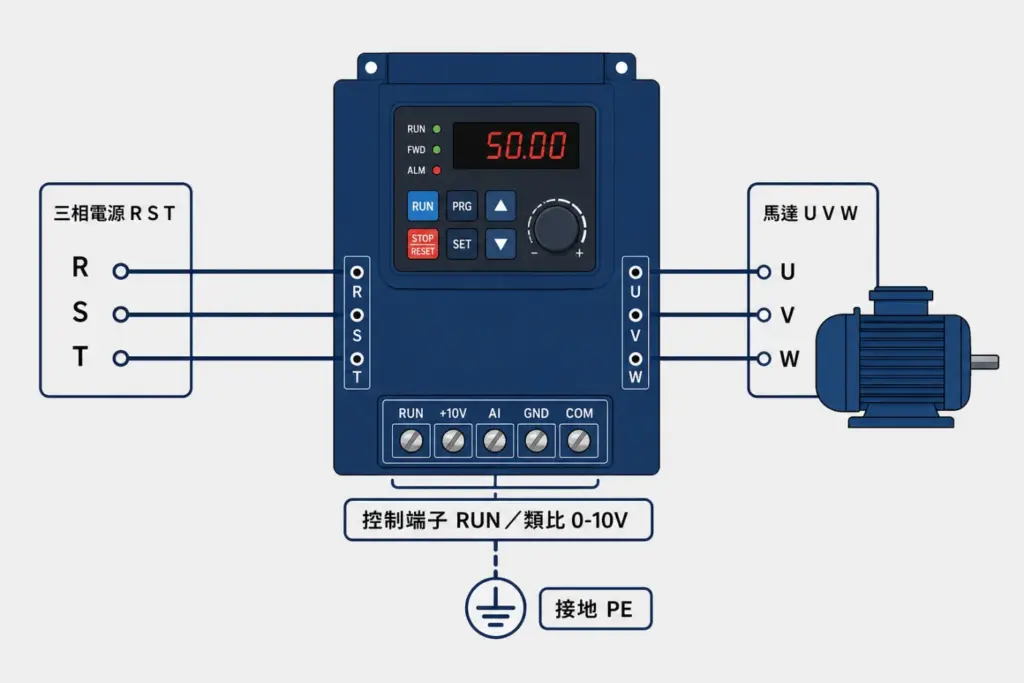

主回路接線：三條鐵律
第一，電源接 R／S／T（或標示 L1／L2／L3），馬達接 U／V／W，絕對不能對調。第二，接地端子確實接地——不接地除了安全問題，雜訊干擾感測器與通訊的症狀會讓你查到懷疑人生。第三，單相電源的機種只接指定的兩個端子，接錯同樣會燒。馬達線盡量短、與信號線分開走線，超過十公尺要考慮輸出電抗器。
控制回路：你要怎麼命令它
控制方式三選一或混用：面板操作（試車用）、端子控制（RUN／STOP 乾接點、多段速、類比 0–10V 或 4–20mA 調速）、通訊控制（Modbus 等）。現場最常見的配置是：端子給 RUN 訊號、類比給速度命令；接類比信號要用隱蔽線且單端接地，不然速度會飄。接完先確認控制來源參數設對，很多「按了沒反應」只是命令來源還設在面板。
上電後必設的五個參數
- 馬達額定電流：照馬達銘牌設，這是過載保護的基準，設錯等於沒保護。
- 最高頻率與上下限：一般負載設 60Hz 即可，風機泵浦可依節能需求限制上限。
- 加減速時間：太短會跳 OC／OV，太長會影響節拍；從預設值開始，跳錯再調。
- V/F 曲線或控制模式：一般負載用 V/F 就好，需要低速高轉矩才用向量控制，向量模式記得做馬達參數自學。
- 命令來源：運轉命令與頻率命令各自來自面板、端子還是通訊，一次設對。
試車流程
先空載：馬達與機械脫開，低速（5～10Hz）確認轉向——轉向反了換 U、V 兩條線即可。再帶載：逐步升速觀察電流，額定轉速下電流應低於馬達額定值；超過就回頭查負載與參數。最後把實際參數拍照或拄貝備份，下次換機不用重查一遍。
