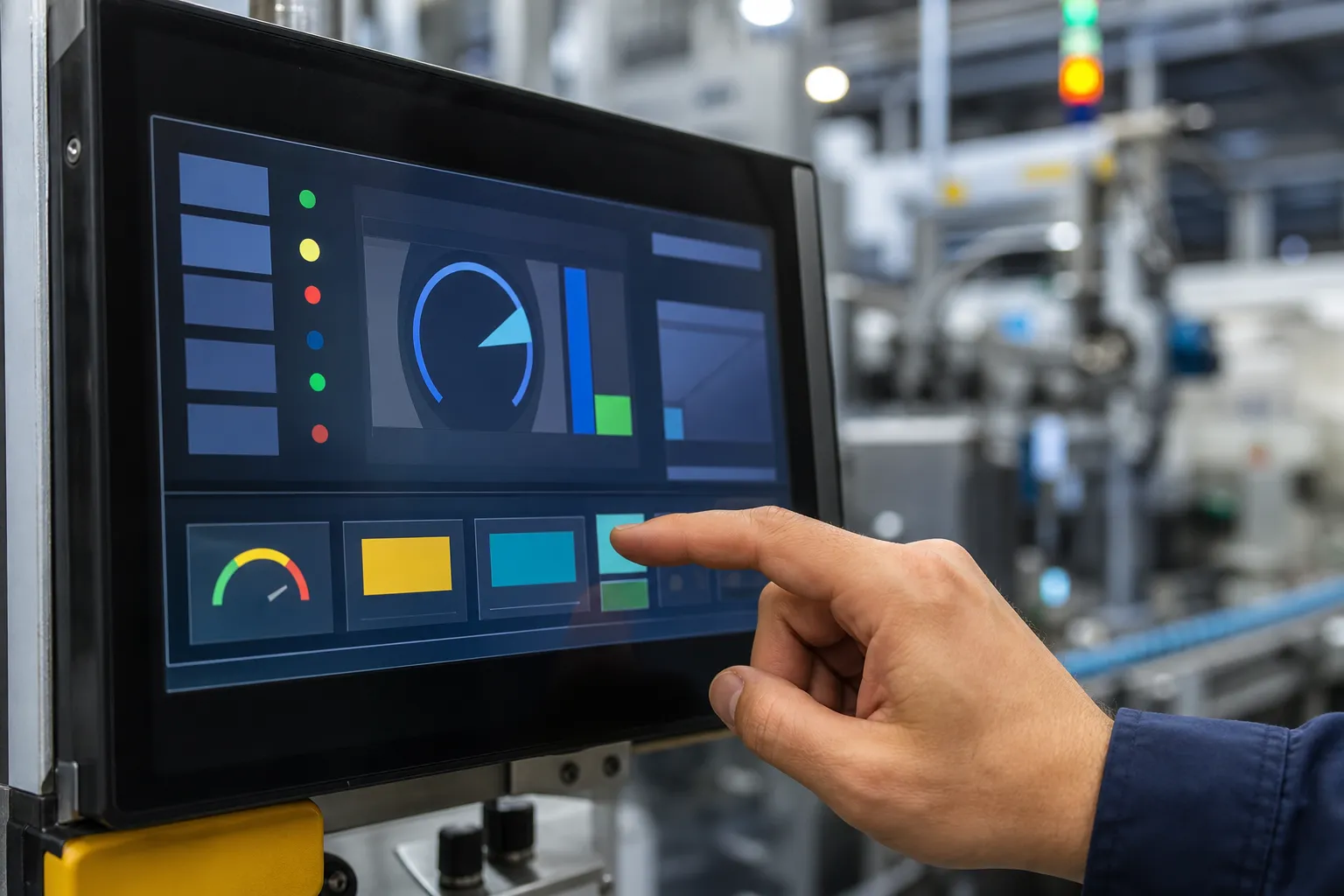

機台上那片觸控螢幕就是 HMI（Human Machine Interface，人機介面）——操作員看狀態、按啟停、改參數的窗口。但 HMI 自己不控制任何東西，真正做事的是後面的 PLC；HMI 只是把 PLC 記憶體裡的數值畫成畫面，把操作員的按鍵寫回 PLC。這篇講清楚 PLC 與 HMI 怎麼分工、實際整合連線的步驟，以及現場最常遇到的整合問題。
PLC 與 HMI 的分工
| PLC | HMI | |
|---|---|---|
| 角色 | 執行控制邏輯 | 顯示與操作 |
| 即時性 | 毫秒級掃描，負責安全連鎖 | 畫面更新百毫秒級 |
| 當機影響 | 設備停擺 | 看不到畫面，但 PLC 照常控制 |
| 存放內容 | 程式、I/O 狀態、暫存器 | 畫面、配方、警報與歷史紀錄 |
一個重要的設計原則從分工而來：安全相關的邏輯永遠放 PLC，不放 HMI。急停、連鎖若做在畫面按鈕上，HMI 當機就出事；畫面只做操作入口，判斷讓 PLC 做。
PLC HMI 整合連線：四個步驟
- 選通訊介面：老機台常見 RS-232/RS-485（Modbus RTU 或各廠專用協定），新專案以 Ethernet 為主——速度快、可多台共連、佈線也單純
- HMI 端選驅動：畫面軟體裡選對 PLC 品牌與機型的通訊驅動，設好站號、鮑率或 IP
- 位址對應：畫面上每個元件綁定 PLC 的位址（如 D100 綁溫度顯示、M10 綁啟動按鈕）——整合工作八成的時間花在這裡，先把 PLC 的位址表整理好再開畫面，事半功倍
- 上線測試：逐頁確認數值正確、按鍵動作、警報會跳，再交機
現場最常見的三個整合問題
連不上。順序檢查：線材與腳位（RS-485 的 A/B 極性接反是經典）、通訊參數（鮑率、站號、同位元三者要兩邊一致）、驅動選錯機型。Ethernet 的話先 ping 得到再說。
數值亂跳或延遲。RS-485 走線跟動力線綁在一起被變頻器雜訊打到、終端電阻沒接、或一條通訊線掛太多站。改隔離線、分開走線、降低畫面更新頻率都有效。
畫面與實機不同步。多半是位址綁錯或資料型態不符（16 位元當 32 位元讀）。回到位址表逐點核對，不要用猜的。
品牌搭配怎麼選
同品牌 PLC 配 HMI（例如三菱 PLC 配 GOT 人機）驅動整合最順、標籤可以直接匯入；跨品牌也完全可行，威綸 Weintek、北爾 Beijer 這類專業 HMI 廠的驅動庫幾乎支援所有主流 PLC，一台人機接多台不同品牌 PLC 的場合反而是它們的強項。各品牌人機介面的產品線與選型重點可以進一步比較。
常見問題 FAQ
Q：HMI 是什麼？
A：HMI（人機介面）是設備的操作與顯示裝置，常見形式是觸控面板；它本身不執行控制，而是透過通訊讀寫 PLC 的資料，把狀態畫成畫面、把操作寫回 PLC。
Q：PLC 和 HMI 用什麼方式連線？
A：老設備多用 RS-232/RS-485（Modbus RTU 或廠牌專用協定），新專案以 Ethernet 為主流；連線要素是介面、協定、站號／IP 與位址對應四件事。
Q：不同品牌的 PLC 和 HMI 可以互接嗎？
A：可以。專業 HMI 廠（威綸、北爾等）的驅動庫支援絕大多數主流 PLC，選對驅動並正確對應位址即可；同品牌搭配的優勢是標籤整合與除錯工具更順。
Q：需要採購 PLC 或人機介面？
A：鑫弘展與各大廠牌代理商、經銷商配合銷售三菱、台達、威綸、北爾、西門子等品牌的 PLC 與人機介面，可協助評估通訊相容性，歡迎詢價。
